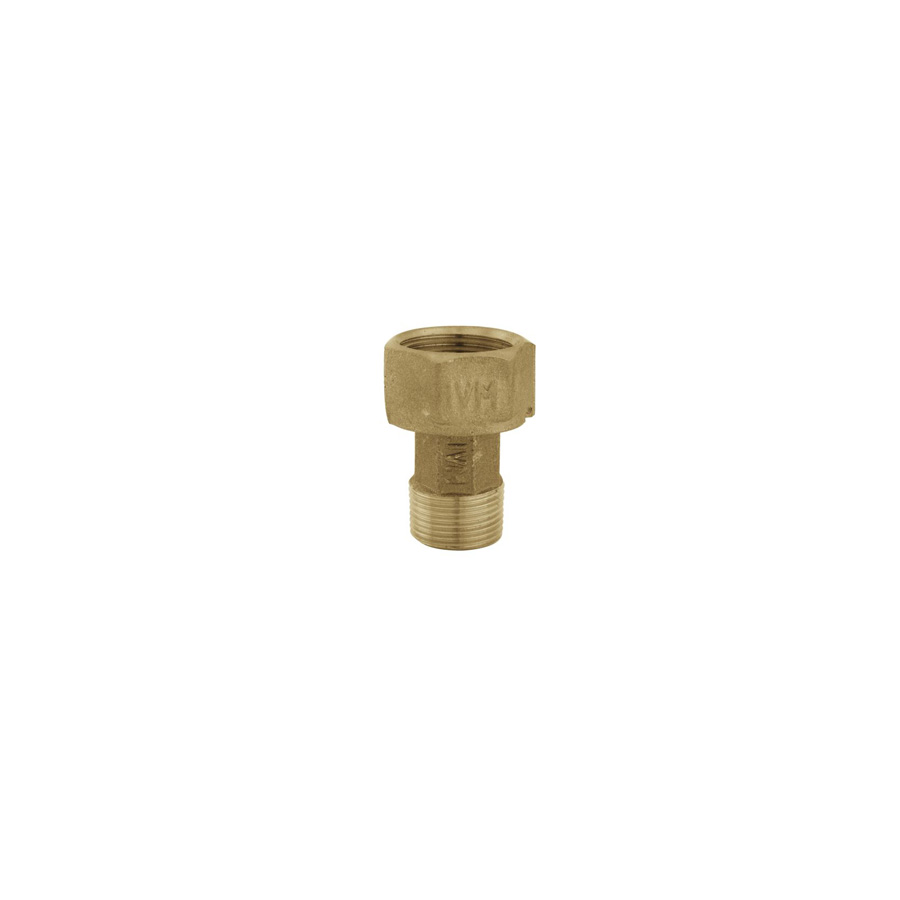

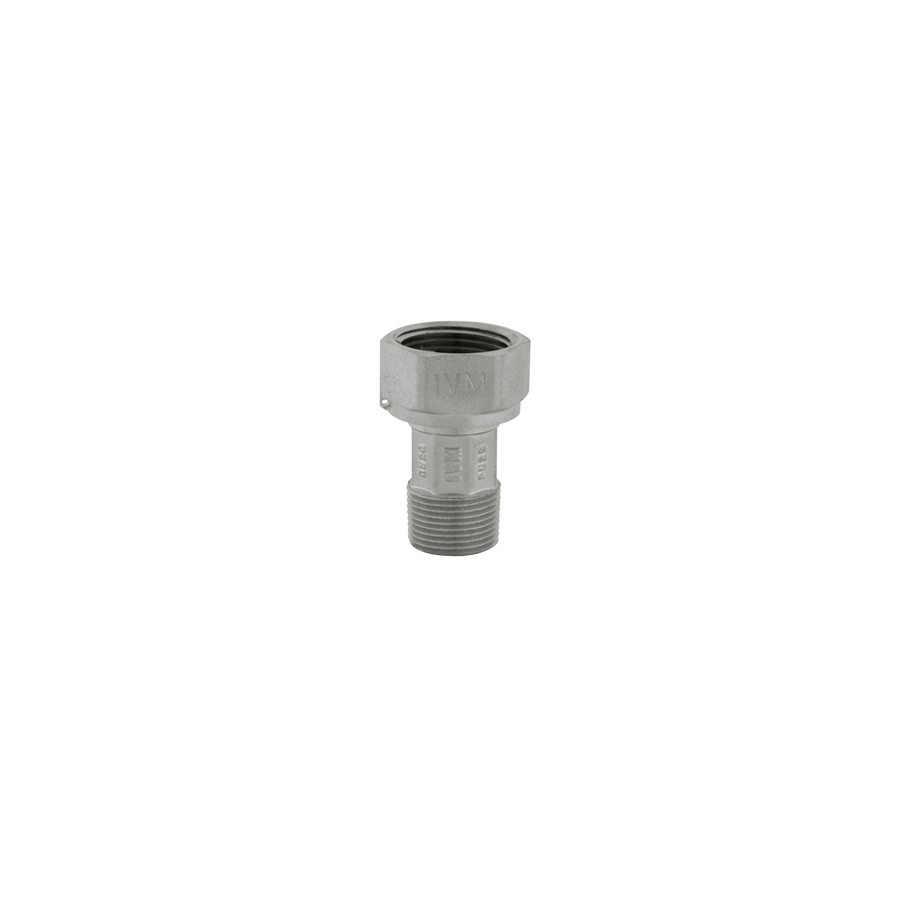

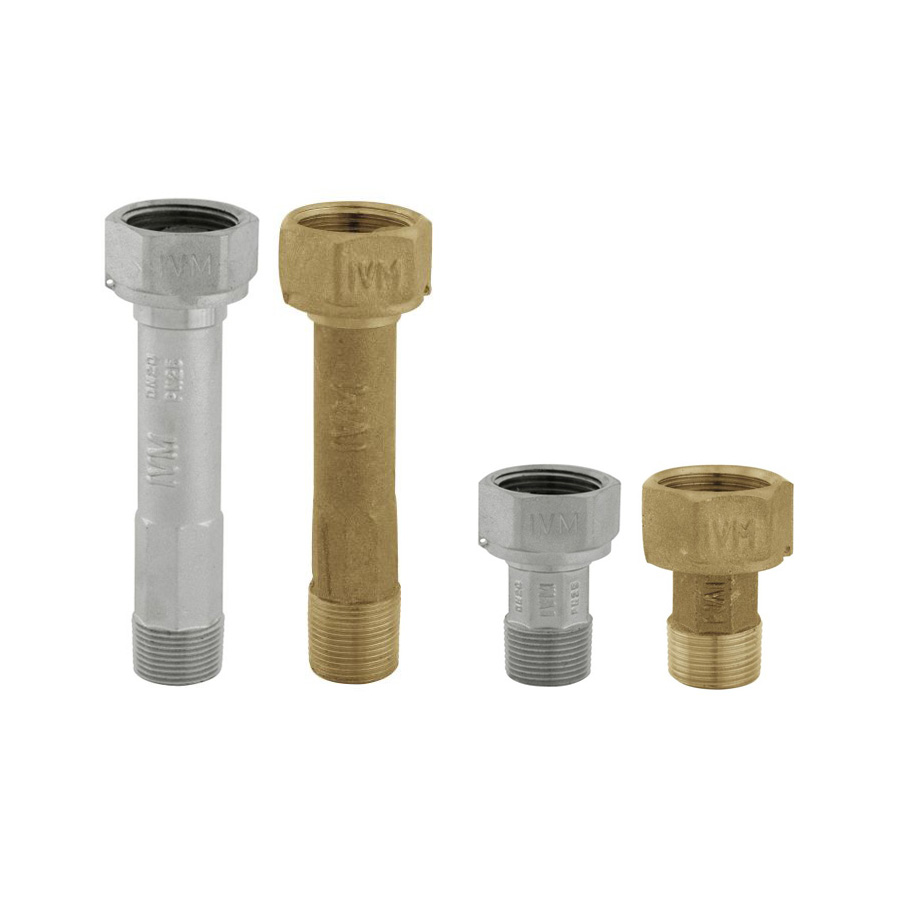

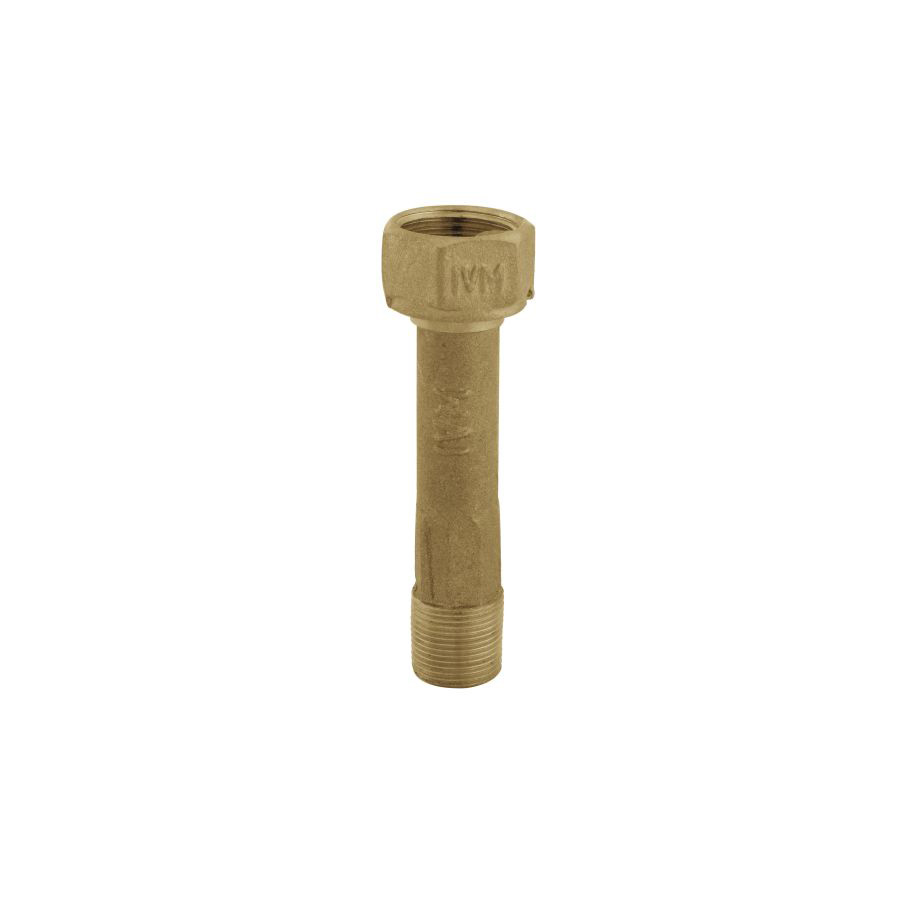

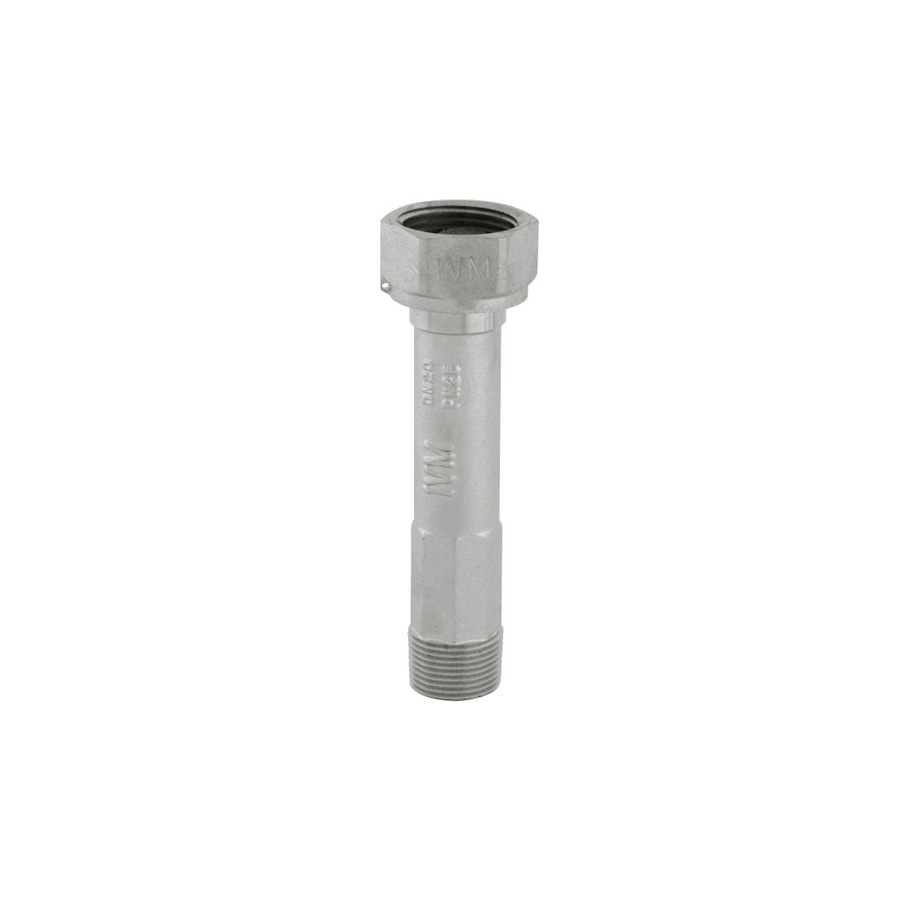

TUBETE / PORCA / GUARNIÇÃO – SANEAMENTO
STRAIGHT UNION – SANITATION / UNIÓN RECTA – SANEAMIENTO
Rosca / Thread / Tornillo: ISO 7/1 / ISO 228
Temperatura / Temperature / Temperatura: min. -20°C | máx. +95°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima presión de trabajo: PN25 bar

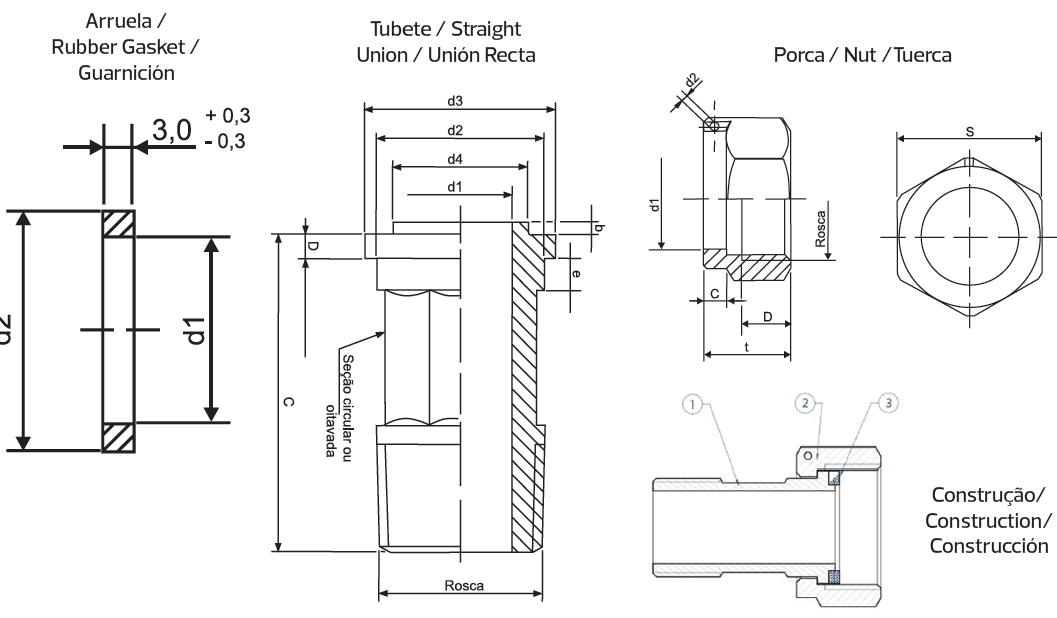

DIMENSÕES DO TUBETE (mm)
Straight union dimensions / Dimensiones de la unión recta |
ROSCA NBR 6414 (in)
Thread / DN Unión |
| DN |
NORMAL
Normal / Normal |
LONGO
Long / Largo |
| d1 |
d2 |
d3 |
d4 |
a |
b |
c |
e |
c |
| ±0,5 |
+0/-0.3 |
+0/-0.3 |
±0,5 |
±0,5 |
±0,5/-0 |
±1,5 |
mín. |
±1,5 |
| 15 |
13 |
21 |
24 |
17 |
3 |
1,5 |
39 |
3 |
89 |
R 1/2 |
| 20 |
19 |
26,4 |
30 |
23 |
3 |
1,5 |
47 |
5 |
122 |
R 3/4 |
| 25 |
25 |
33,3 |
38,5 |
29 |
4 |
1,5 |
57 |
6 |
– |
R 1 |
| 40 |
38 |
48,1 |
56 |
43 |
5 |
1,5 |
67 |
7 |
– |
R 1.1/2 |
DIMENSÕES DA PORCA (mm)
Nut dimensions / Dimensiones de la tuerca |
ROSCA (in)
Thread / Unión |
| DN |
d1 |
a |
c |
t |
s |
d2 |
Tipo
Type / Tubo |
Tubete
Tube / Tubo |
Porca
Nut / Tuerca |
| +0,5/-0 |
mín. |
±1 |
±1 |
±0,5 |
NBR 6414 |
NBR 8133 |
| 21,5 |
10 |
18 |
32 |
2,0 |
Sextavado |
R 1/2 |
G 3/4 |
| 20 |
27 |
13 |
23 |
38 |
2,0 |
Sextavado |
R 3/4 |
G1 |
| 25 |
34 |
13 |
24 |
49 |
2,0 |
Sextavado |
R 1 |
G1.1/4 |
| 40 |
48,5 |
14 |
27 |
70 |
2,0 |
Oitavado |
R 1.1/2 |
G2 |
DIMENSÕES DAS ARRUELAS (mm)
Rubber gasket dimensions / Dimensiones de la guarnición |
| DN |
Tolerância
Tolerance / Tolerancia |
d1 |
d2 |
| 15 |
±0,3 |
17 |
23,5 |
| 20 |
±0,3 |
23 |
29,6 |
| 25 |
±0,4 |
29 |
38,1 |
| 40 |
±0,5 |
43 |
55,8 |
| 50 |
±1 |
62 |
104 |
CONSTRUÇÃO
Construction / Construcción |
| Nº. |
Componente
Component / Componente |
Material
Material / Material |
| 1 |
Corpo / Body / Cuerpo |
Latão / Brass Nickelplated / Latón |
| 2 |
Porca / Nut / Tuerca |
Latão / Brass Nickelplated / Latón |
| 3 |
Guarnição / Gasket / Guarnición |
NBR60 |
