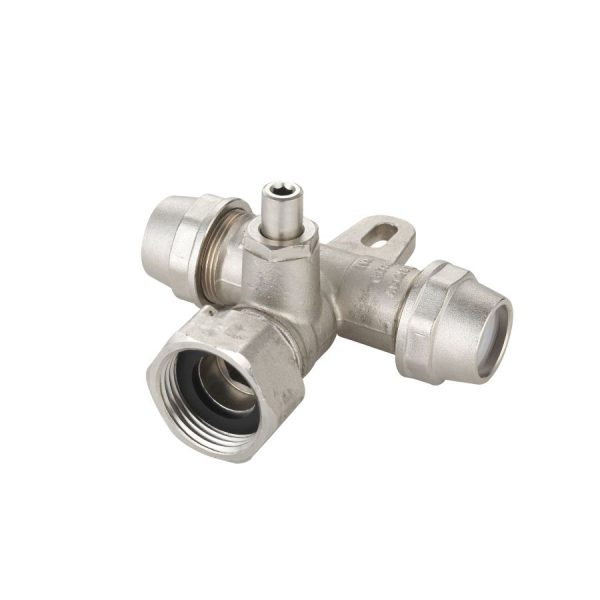

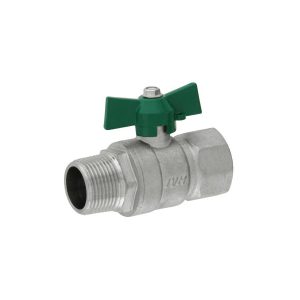

VÁLVULA ESFERA ACIONAMENTO RESTRITO X PORCA GIRATÓRIA C/ GUARNIÇÃO X ADAPTADOR P/ TUBO PEAD
BALL VALVE ACTUATION RESTRICTED X REVOLVING NUT WITH GASKET X ADAPTER FOR PIPE PEAD – SANITATION / VÁLVULA DE BOLA ACCIONAMIENTO LIMITADO X TUERCA GIRATÓRIA CON GUARNICIÓN X ADAPTADOR PARA TUBO PEAD – SANEAMIENTO
Rosca / Thread / Tornillo: ISO 228
Temperatura / Temperature / Temperatura: min. -20°C | máx. +95°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima presión de trabajo: PN25 bar

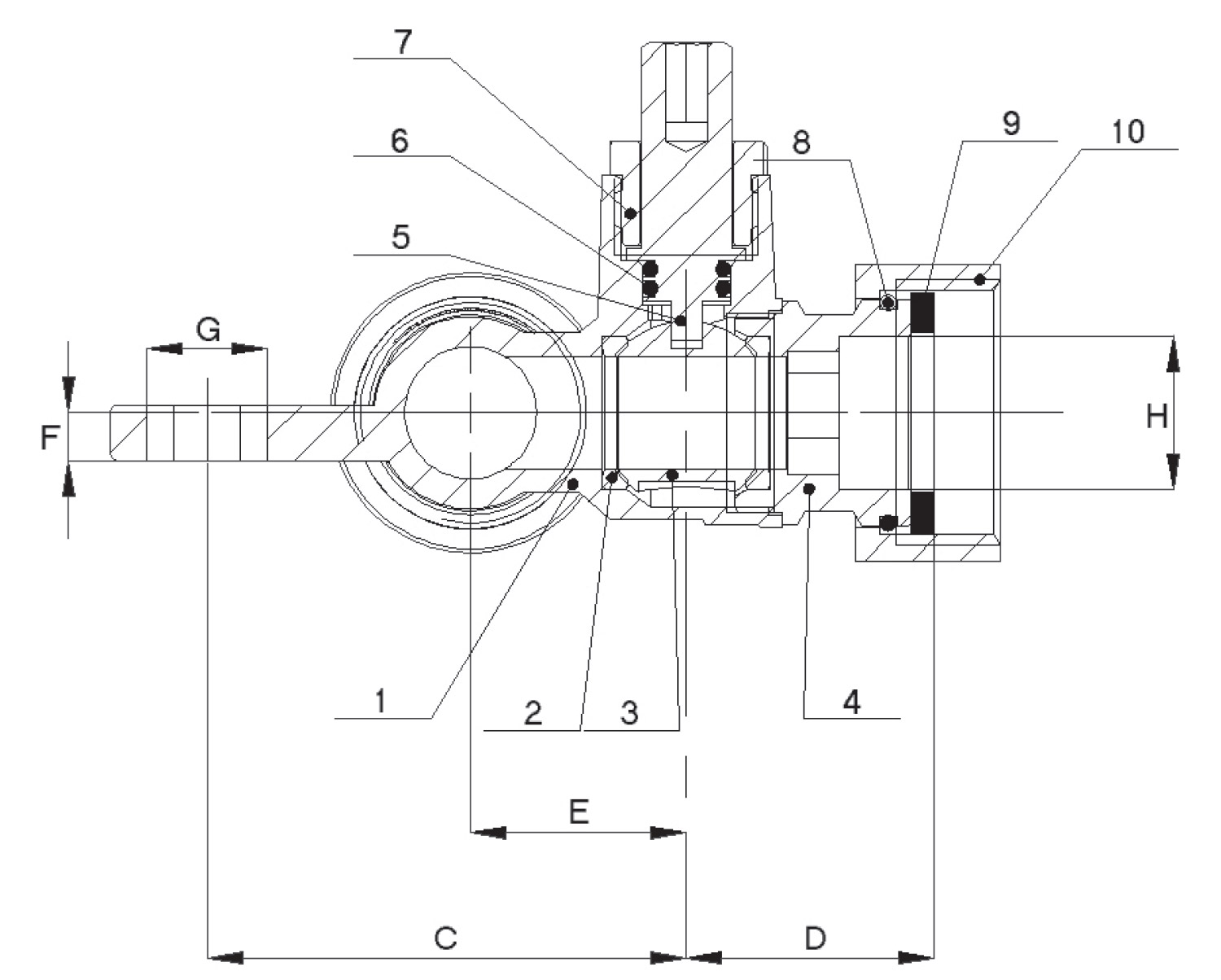

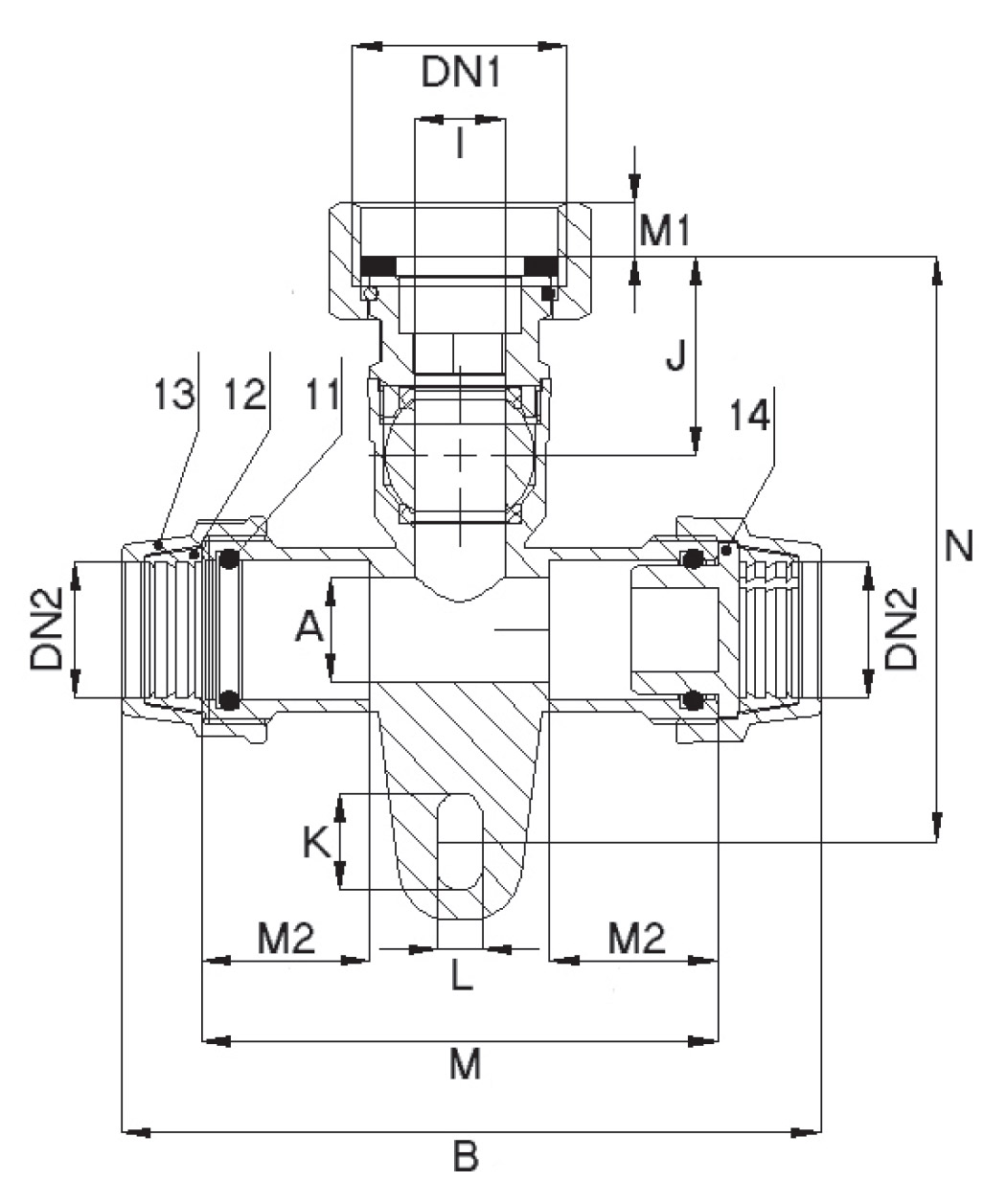

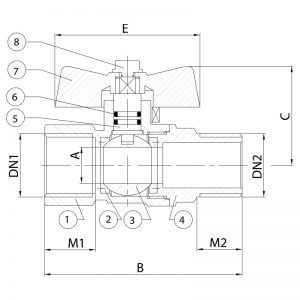

| DN1/DN2 (in) |
G1/20 |
| A (mm) |
16,50 |
| B (mm) |
108,50 |
| C (mm) |
59,90 |
| D (mm) |
31 ±0,20 |
| E (mm) |
27 |
| F (mm) |
06 |
| G (mm) |
15 |
| H (mm) |
19 ±0,20 |
| I (mm) |
14 |
| J (mm) |
31 |
| K (mm) |
15 |
| L (mm) |
7 |
| M (mm) |
80 |
| N (mm) |
90,9 |
| M1/M2 (mm) |
17/6.3 |
| PN (bar) |
25 |
| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|
1
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
2
|
Vedação / Seal Ring / Anillo de Cierre |
P.T.F.E puro / P.T.F.E. pure / P.T.F.E. puro |
|
3
|
Esfera / Ball / Bola |
Latão Cromado / Brass Chromeplated / Latón Cromado |
|
4
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
5
|
Haste / Stem / Varilla |
Latão / Brass / Latón |
|
6
|
O-ring / O-ring / O-ring |
NBR70 |
|
7
|
Porca / Nut / Tuerca |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
8
|
Anel Trava / Locking Ring / Anillo de seguridad |
Inox / Stainless Steel / Acero Inoxidable |
|
9
|
Guarnição / Gasket / Guarnición |
NBR60 |
|
10
|
Porca Giratória / Revolving Nut / Tuerca giratória |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
11
|
O-ring / O-ring / O-ring |
NBR70 |
|
12
|
Garra de Travamento / Locking Ring / Anillo de seguridad |
POM |
|
13
|
Porca de Acoplamento / Clouping Nut / Tuerca de acoplamiento |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
14
|
Bujão / Plug / Tapón |
PPR |
