VÁLVULA ESFERA ADAPTADOR P/ TUBO PEAD X ADAPTADOR P/ TUBO PEAD – SANEAMENTO
BALL VALVE ADAPTER FOR PIPE PEAD X ADAPTER FOR PIPE PEAD – SANITATION /
VÁLVULA DE BOLA ADAPTADOR P/ TUBO PEAD X ADAPTADOR P/ TUBO PEAD – SANEAMIENTO
Rosca / Thread / Tornillo: ISO 7/1
Temperatura / Temperature / Temperatura: min. -20°C | máx. +95°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de trabajo: PN25 bar

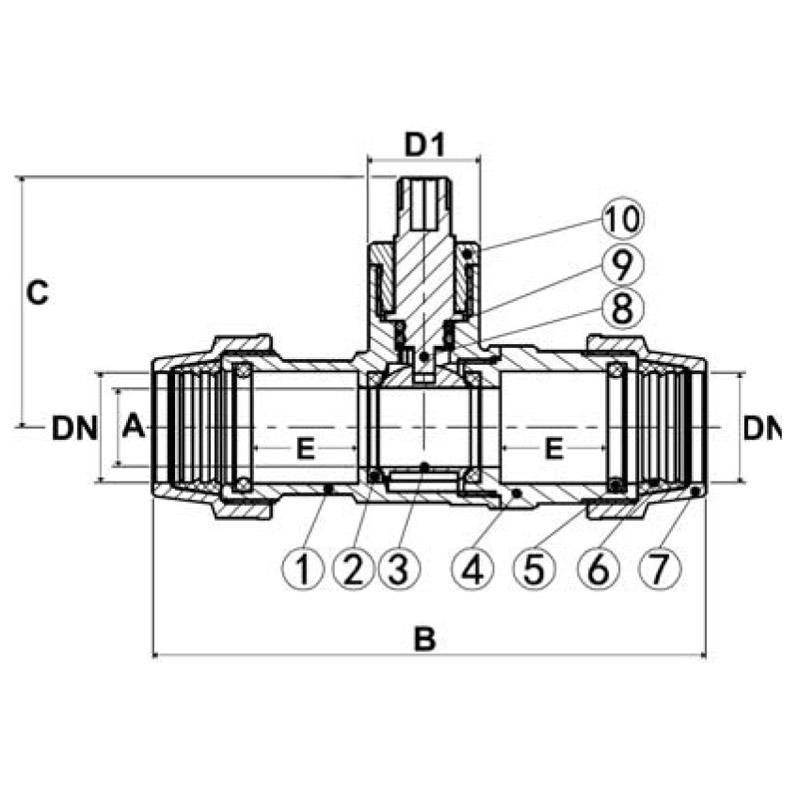

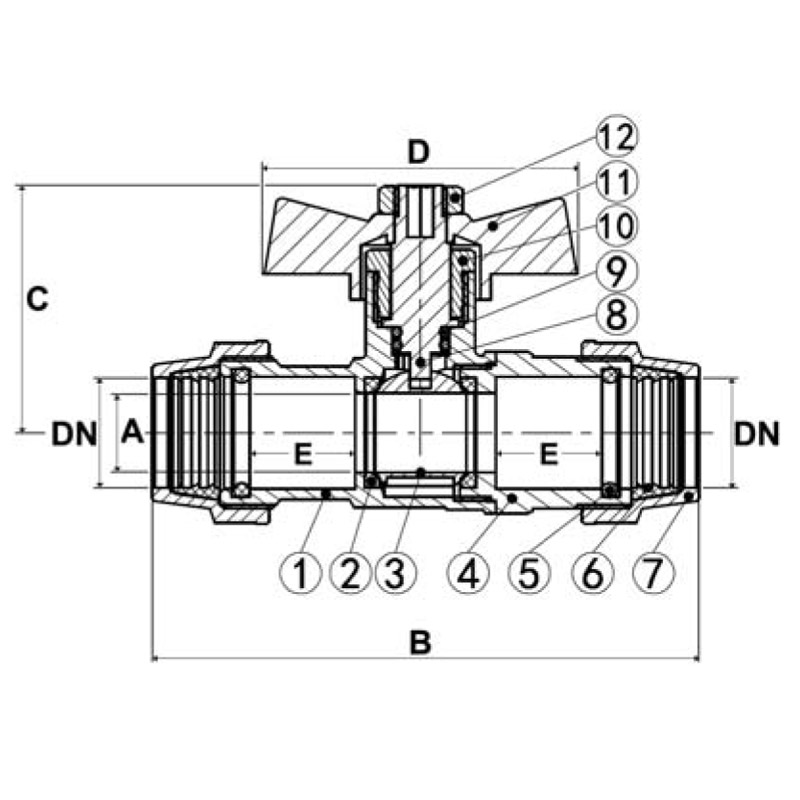

| DN (in) |
20 |
| A (mm) |
15,3 |
| B (mm) |
106 |
| C (mm) |
47,5 |
| D (mm) |
60 |
| D1 (mm) |
21 |
| E (mm) |
20 |
| PN (bar) |
25 |
| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|
1
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
2
|
Vedação / Seal Ring / Anillo de Cierre |
P.T.F.E puro / P.T.F.E. pure / P.T.F.E. puro |
|
3
|
Esfera / Ball / Bola |
Latão Cromado / Brass Chromeplated / Latón Cromado |
|
4
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
5
|
O-ring / O-ring / O-ring |
NBR70 |
|
6
|
Garra de Travamento / Locking Ring / Anillo de seguridad |
POM |
|
7
|
Porca de Acoplamento / Clouping Nut / Tuerca de Acoplamiento |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
8
|
Haste / Stem / Varilla |
Latão / Brass / Latón |
|
9
|
O-ring / O-ring / O-ring |
NBR70 |
|
10
|
Porca / Nut / Tuerca |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
11
|

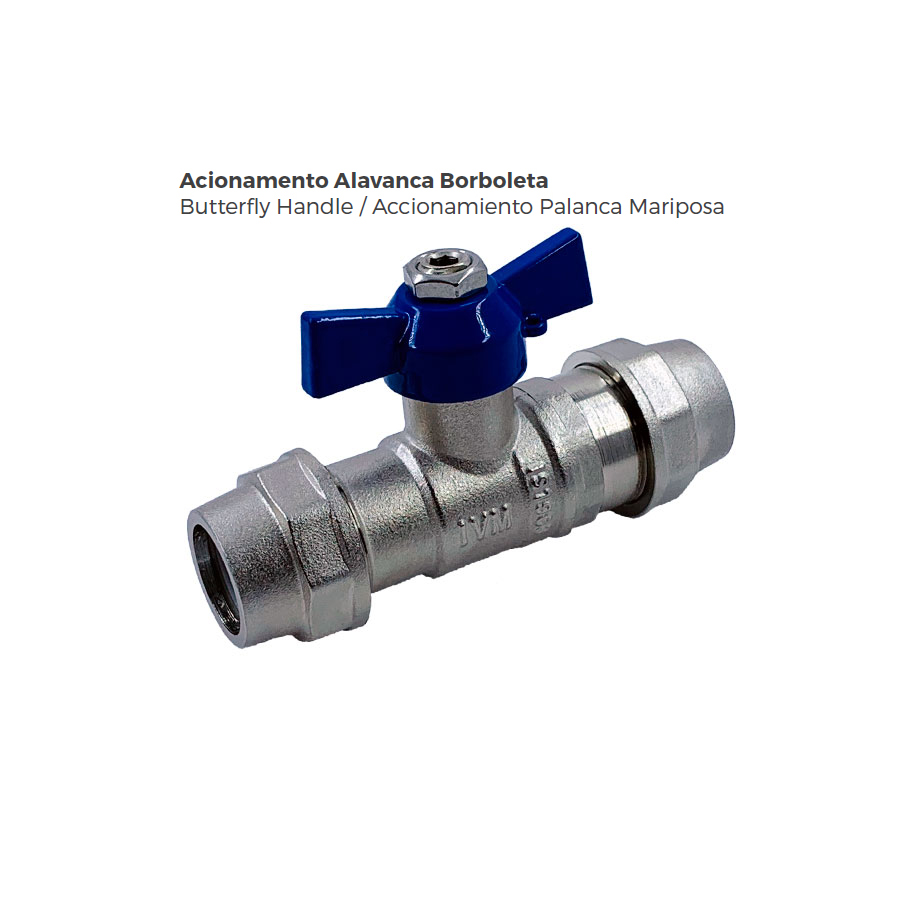

Alavanca Borboleta / Buterfl y Handle / Palanca Mariposa |
Alumínio / Aluminum / Aluminio |
|
12
|
Porca / Nut / Tuerca |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
