REGISTRO GAVETA – SANEAMENTO

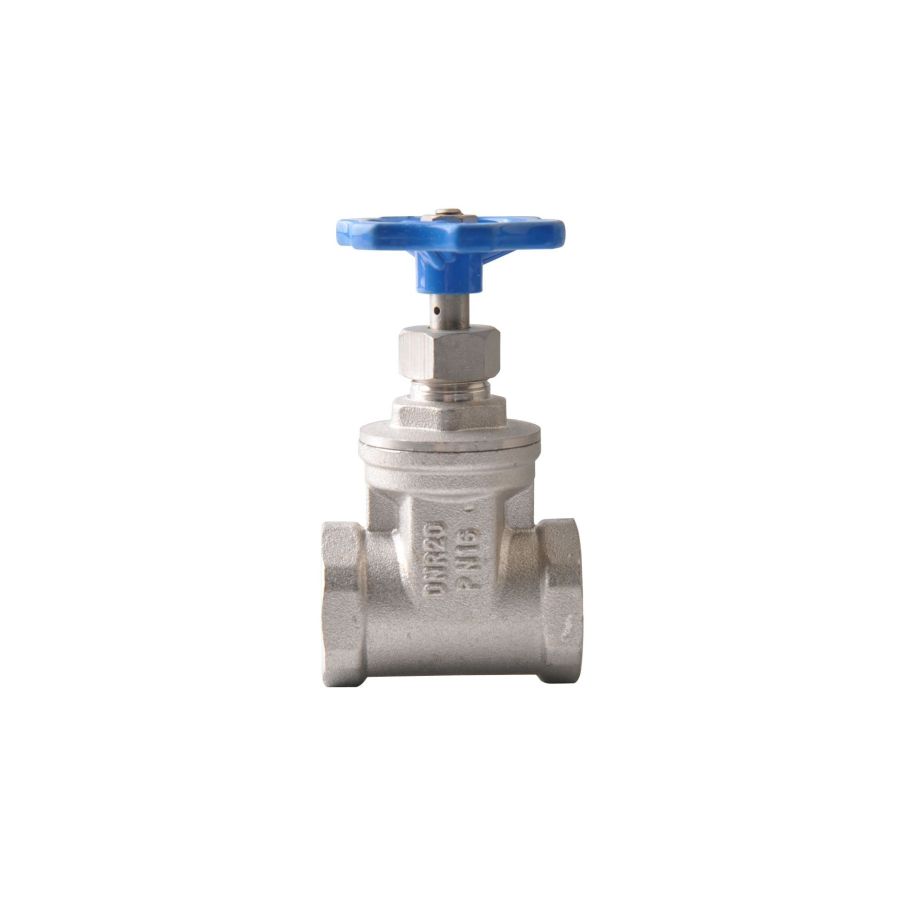

REGISTRO GAVETA – SANEAMENTO GATE VALVE – SANITATION / VÁLVULA DE CUÑA – SANEAMIENTO

Rosca / Thread / Tornillo: ISO 228 / ISO 7/1
Temperatura / Temperature / Temperatura: min. 0°C | máx. +80°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de Trabajo: PN16 bar

REF: ART. 14580 IVM ITALY Categorias: , ,

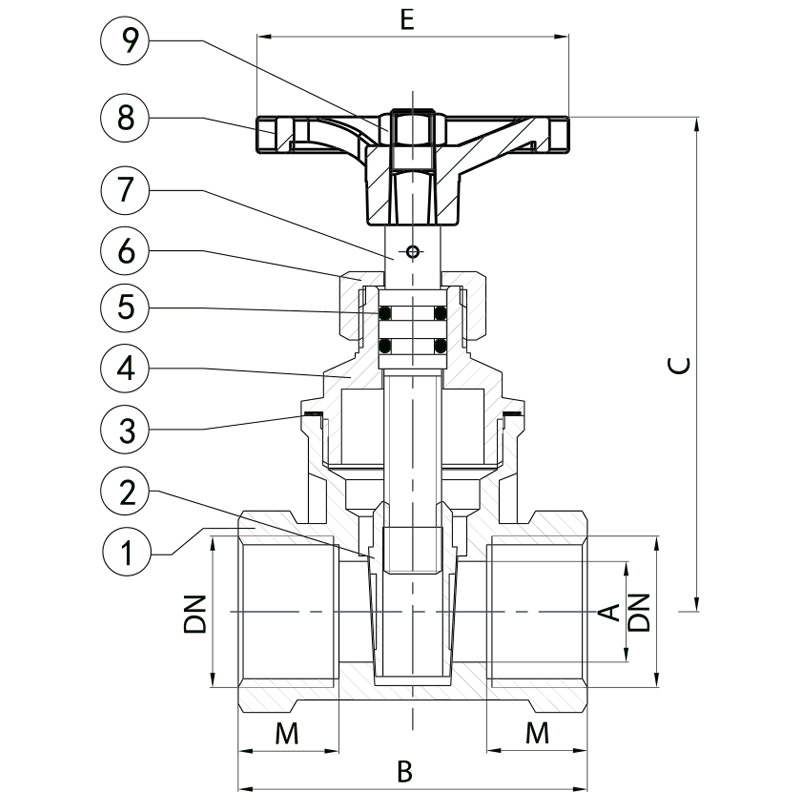

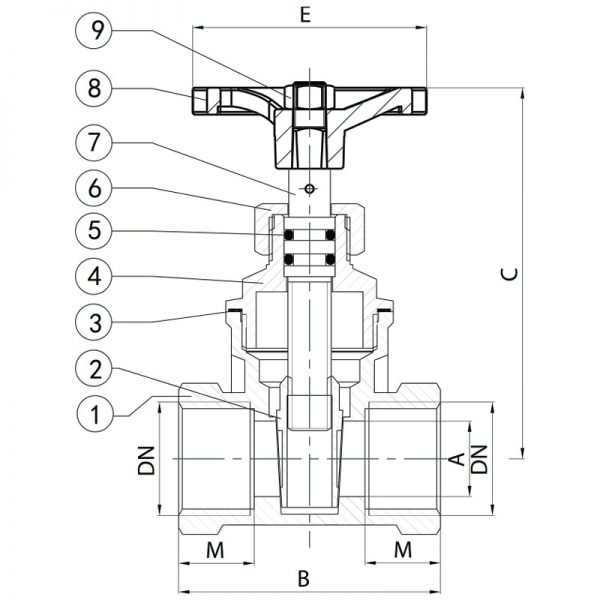

DN (in) 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2″ 3″ 4″
A (mm) 14 19 25 32,5 39 51 63 75 100
B (mm) 48 51 61 65 70 85 90 105 130
C (mm) 71 78 95,5 112 120 142,5 195 230 300
E (mm) 46 46 60,5 60,5 70 70 112 132 140
M1/M23 (mm) 13,5 15,5 18 19 20 24 24,5 29 36
PN (bar) 16 16 16 16 16 16 16 16 16

Nº. Componente
Component / Componente
Material
Material / Material

1

Corpo / Body / Cuerpo Latão Niquelado / Brass Nickelplated / Latón Niquelado

2

Cunha / Wedge / Cuña Latão Niquelado / Brass Nickelplated / Latón Niquelado

3

Gaxeta / Gasket / Junta P.T.F.E

4

Castelo / Castle / Castillo Latão Niquelado / Brass Nickelplated / Latón Niquelado

5

O-ring / O-ring / O-ring NBR70

6

Porca de Encosto / Packing Nut / Tuerca de Tope Latão Niquelado / Brass Nickelplated / Latón Niquelado

7

Haste / Stem / Varilla Latão Niquelado / Brass Nickelplated / Latón Niquelado

8

Volante / Handle Wheel / Volante Alumínio / Aluminium / Alumínio

9

Porca / Nut / Tuerca Latão Niquelado / Brass Nickelplated / Latón Niquelado
