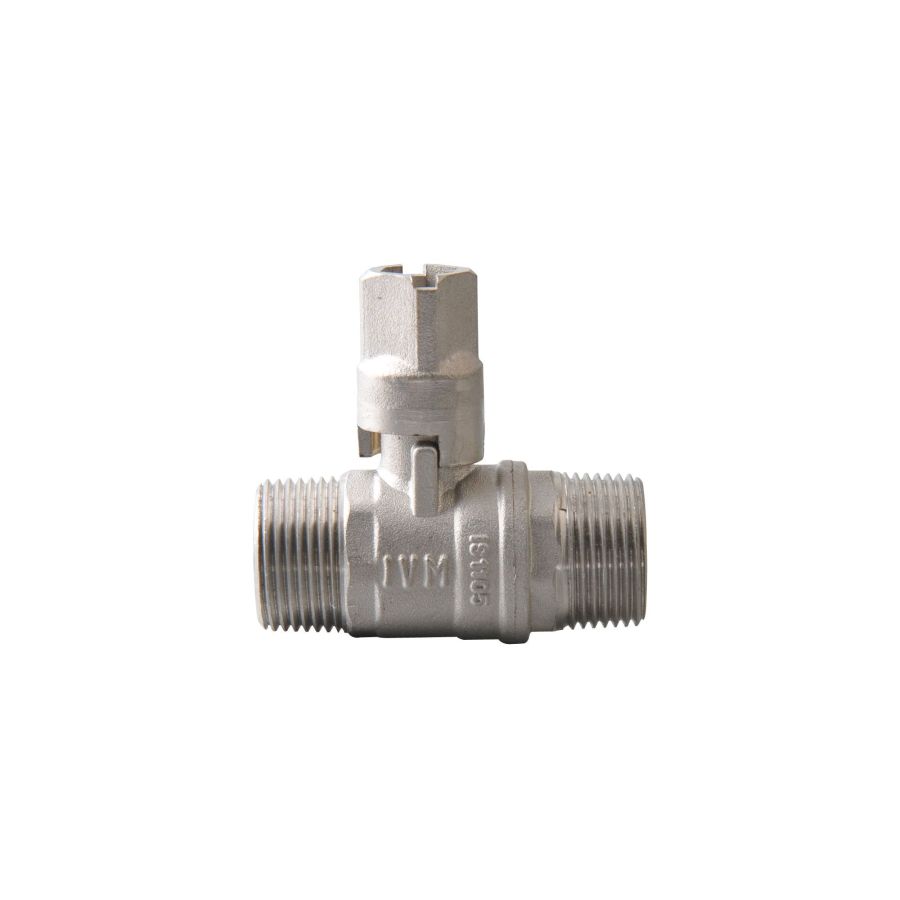

VÁLVULA ESFERA ACIONAMENTO RESTRITO MACHO X MACHO – SANEAMENTO
BALL VALVE MXF – SANITATION / VÁLVULA DE BOLA M X H – SANEAMIENTO
Rosca / Thread / Tornillo: ISO 7/1
Temperatura / Temperature / Temperatura: min. -20°C | máx. +95°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de trabajo: PN16 bar

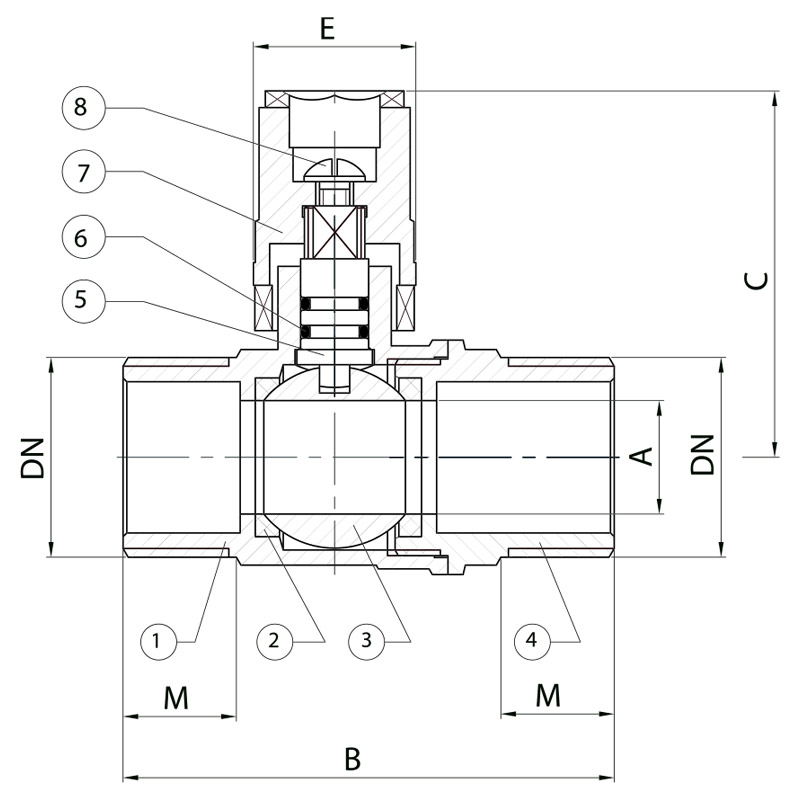

| DN (in) |
3/4″ |
| A (mm) |
15 |
| B (mm) |
65 |
| C (mm) |
48 |
| E (mm) |
21,5 |
| M (mm) |
14 |
| PN (bar) |
16 |
| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|
1
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
2
|
Vedação / Seal Ring / Anillo de Cierre |
P.T.F.E puro / P.T.F.E. pure / P.T.F.E. puro |
|
3
|
Esfera / Ball / Bola |
Latão Cromado / Brass Chromeplated / Latón Cromado |
|
4
|
Corpo(Tampa) / Valve nut / Cuerpo (Tapa) |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
5
|
Haste / Stem / Varilla |
Latão / Brass / Latón |
|
6
|
O-ring / O-ring / O-ring |
NBR70 |
|
7
|
Acionamento / Handle / Accionamiento |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
8
|
Parafuso / Screw / Tornillo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
