VÁLVULA RETENÇÃO SUCÇÃO

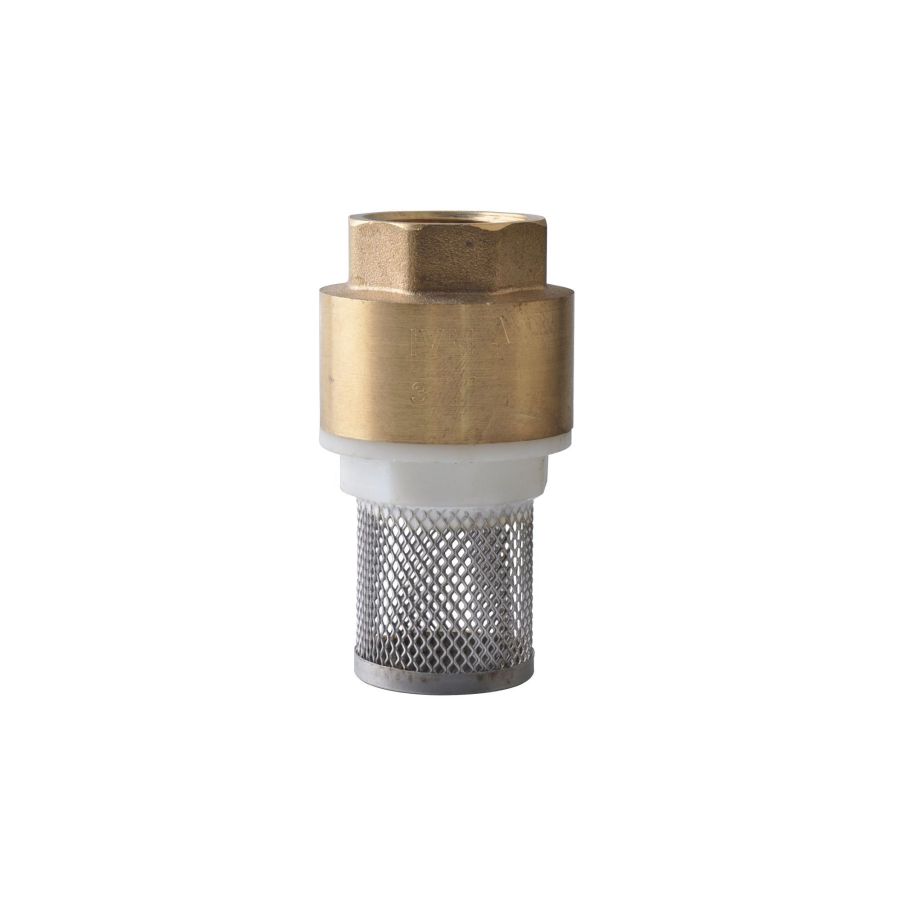

UNIVERSAL CHECK VALVE WITH STAINLESS STEEL FILTER – INDUSTRIAL / VÁLVULA DE RETENCIÓN UNIVERSAL CON FILTRO EN ACERO INOXIDABLE – INDUSTRIAL
Rosca / Thread / Tornillo: ISO 228
Temperatura / Temperature / Temperatura: min. 0°C | máx. +80°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de Trabajo: PN16 bar
| DN (in) |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
| A (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| B (mm) |
67 |
78 |
91,5 |
105 |
113 |
132 |
160 |
178 |
185 |
| M (mm) |
10 |
10,5 |
12 |
13 |
14 |
15,5 |
22,5 |
22,5 |
22,5 |
| PM (bar) |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |

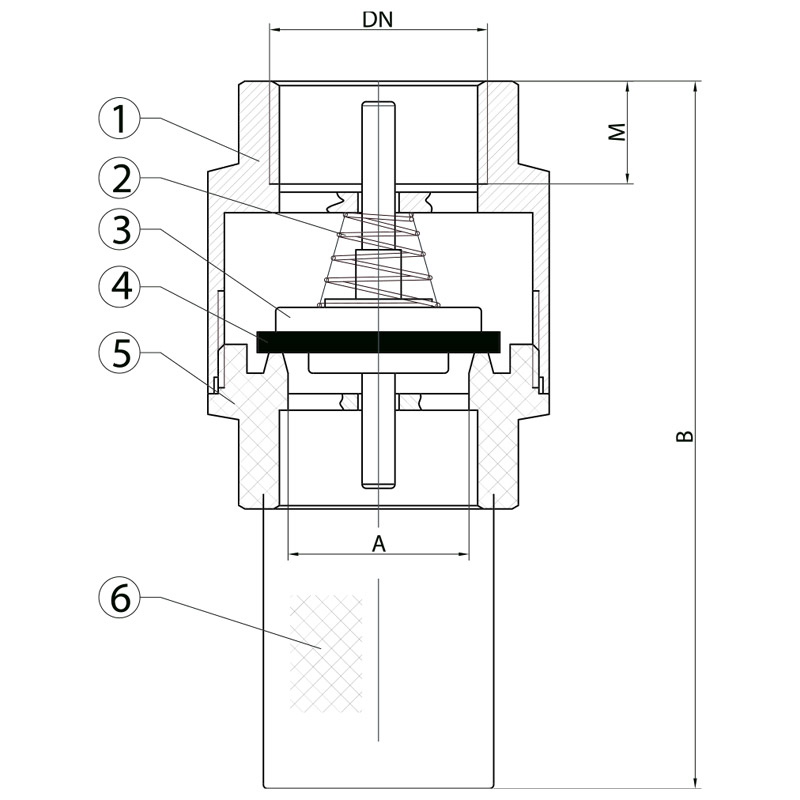

| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|
1
|
Corpo / Body / Cuerpo |
Latão / Brass / Latón |
|
2
|
Mola / Spring / Muelle |
Inox / Stainless Steel / Acero Inoxidable |
|
3
|
Disco / Disc / Disco |
Polietileno / Polyethylene / Polietileno |
|
4
|
Vedação / Seal Ring / Anillo de Cierre |
NBR70 |
|
5
|
Corpo(Tampa) / Valve nut / Cuerpo (Tapa) |
Latão / Brass / Latón |
|
6
|
Filtro / Filter / Filtro |
Inox / Stainless Steel / Acero Inoxidable |
