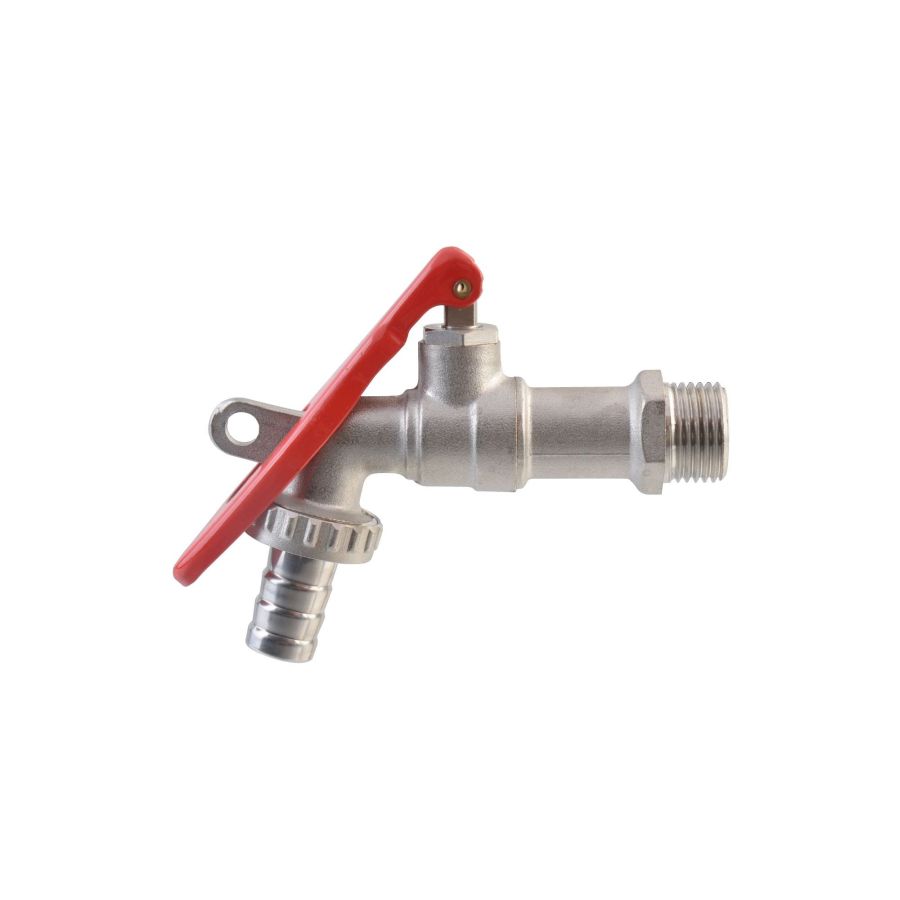

VÁLVULA ESFERA BICO PARA CADEADO
BALL VALVE BIBCOCK FOR PADLOCK- INDUSTRIAL / GRIFO DE BOLA PARA CANDADO – INDUSTRIAL
Rosca / Thread / Tornillo: ISO 228
Temperatura / Temperature / Temperatura: min. – 10°C | máx. +95°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de Trabajo: PN16 bar

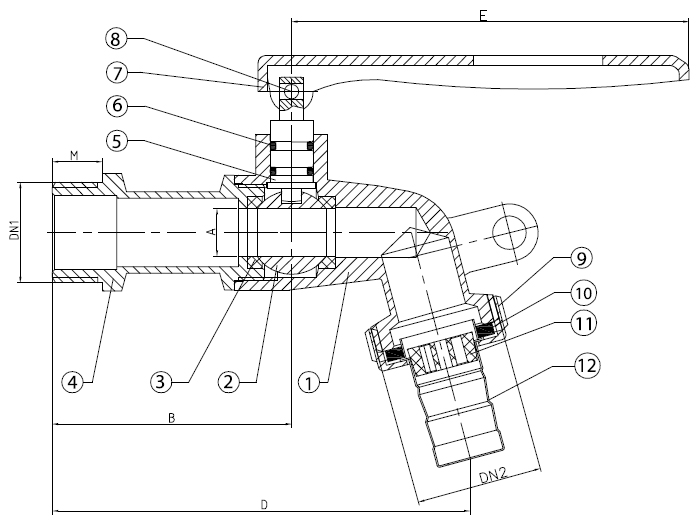

| DN1xDN2 (in) |
1/2″x3/4″ |
| A (mm) |
10 |
| B (mm) |
52 |
| D (mm) |
89 |
| E (mm) |
82,5 |
| M (mm) |
11,5 |
| PN (bar) |
16 |
| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|
1
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
2
|
Esfera / Ball / Bola |
Latão Cromado / Brass Chromeplated / Latón Cromado |
|
3
|
Vedação / Seal Ring / Anillo de Cierre |
P.T.F.E puro / P.T.F.E. pure / P.T.F.E. puro |
|
4
|
Sextavado / Body end / Hexagonal |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
5
|
Haste / Stem / Varilla |
Latão / Brass / Latón |
|
6
|
O-ring / O-ring / O-ring |
NBR70 |
|
7
|
Alavanca / Handle / Palanca |
Aço Zincado / Zinc Steel / Acero Galvanizado |
|
8
|
Porca / Nut / Tuerca |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
9
|
Porca p/ bico / Hose Union Ring / Tuerca p/ unión de manguera |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
10
|
Guarnição / Rubber Gasket / Guarnición |
NBR60 |
|
11
|
Arejador / Aerator / Aireador |
Plástico / Plastic / Plástico |
|
12
|
Bico p/ Mangueira / Hose Union / Unión de Manguera |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
