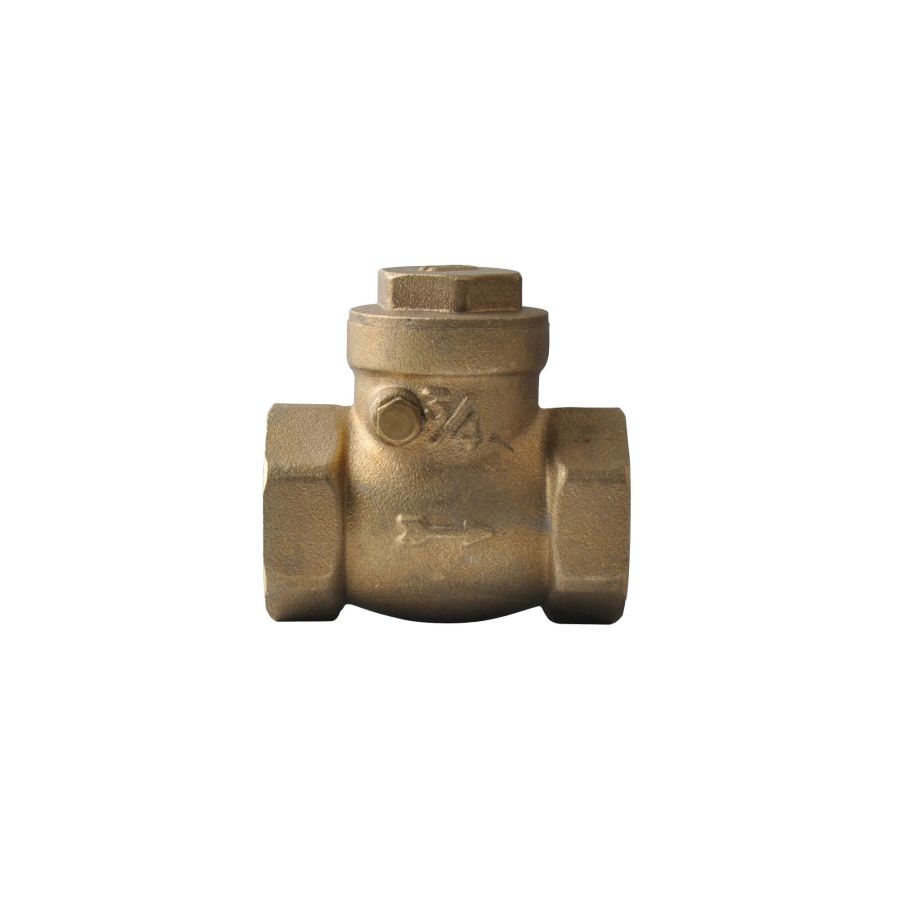

VÁLVULA RETENÇÃO HORIZONTAL / PORTINHOLA
SWING / PATTERN CHECK VALVE – INDUSTRIAL / VÁLVULA DE RETENCIÓN HORIZONTAL / POSTIGO – INDUSTRIAL
Rosca / Thread / Tornillo: ISO 228
Temperatura / Temperature / Temperatura: min. 0°C | máx. +80°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de Trabajo: PN16 bar

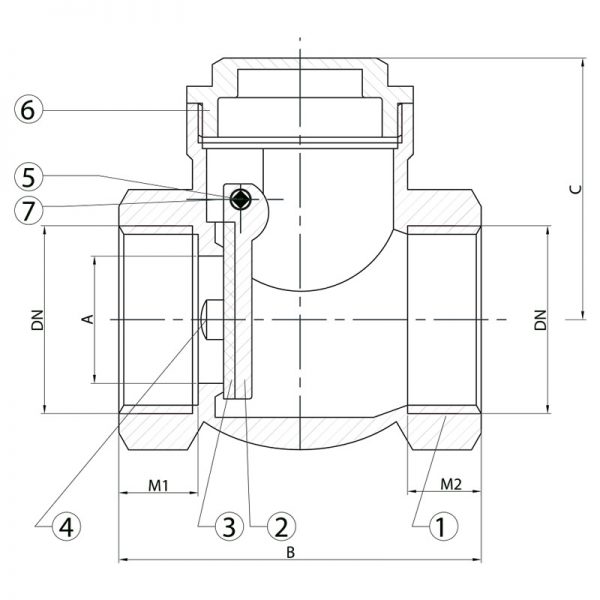

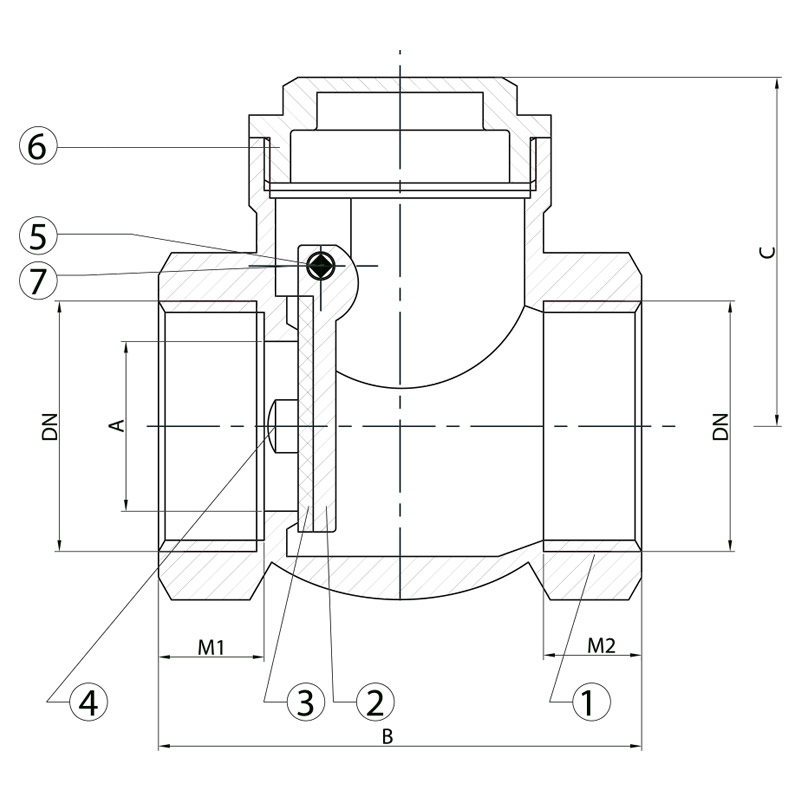

| DN (in) |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
| A (mm) |
13,7 |
17,5 |
21,5 |
28,5 |
33 |
42,5 |
53 |
64 |
83 |
| B (mm) |
47 |
57,5 |
63 |
72,5 |
80,5 |
92,5 |
104 |
124 |
161 |
| C (mm) |
34,7 |
37,5 |
43 |
50,4 |
64,2 |
66,3 |
78 |
81,5 |
103 |
| M1/M2 (mm) |
10.5/10.5 |
13/13 |
13.5/14.5 |
14.5/14.5 |
16.5/15 |
16/16 |
18.5/18.5 |
21/19.5 |
27/27 |
| PN (bar) |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|
1
|
Corpo / Body / Cuerpo |
Latão / Brass / Latón |
|
2
|
Disco / Disc / Disco |
Latão / Brass / Latón |
|
3
|
Vedação / Seal Ring / Anille de Cierre |
NBR70 |
|
4
|
Fixação da Vedação / Screw / Fijación de la Junta |
Latão / Brass / Latón |
|
5
|
Pino Portinhola / Hinge pin / Eje del Postigo |
Latão / Brass / Latón |
|
6
|
Corpo(Tampa) / Valve nut / Cuerpo (Tapa) |
Latão / Brass / Latón |
|
7
|
Fixação Pino / Screw / Fijación Eje |
Latão / Brass / Latón |
