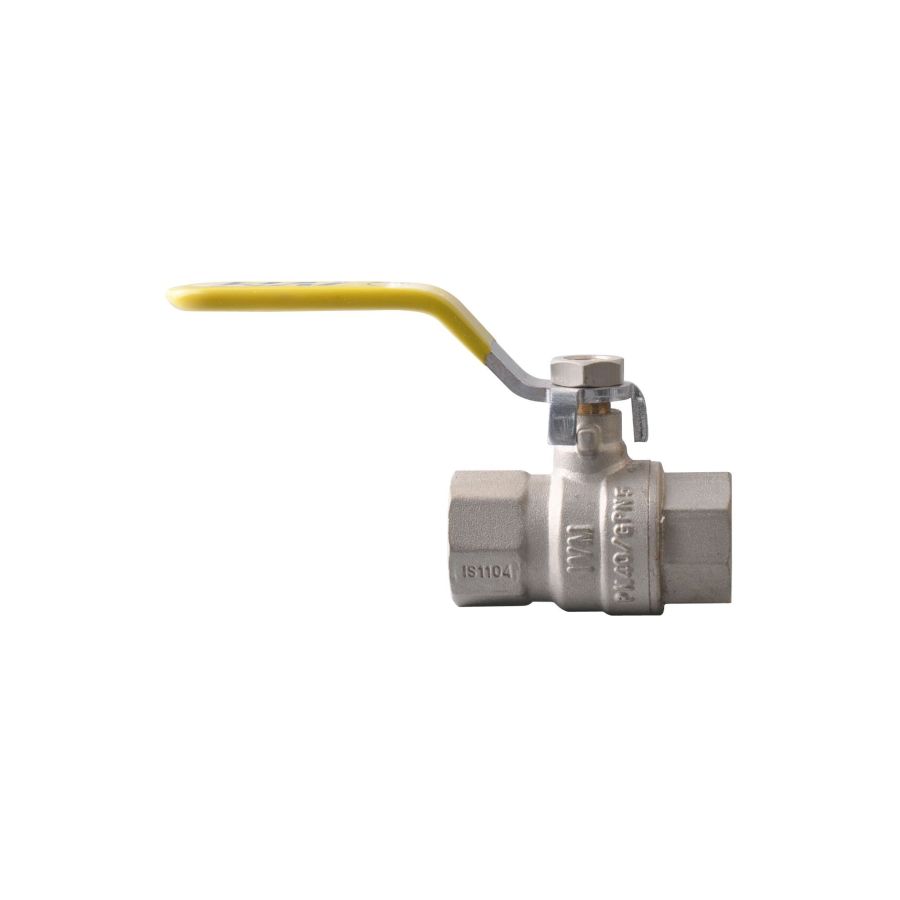

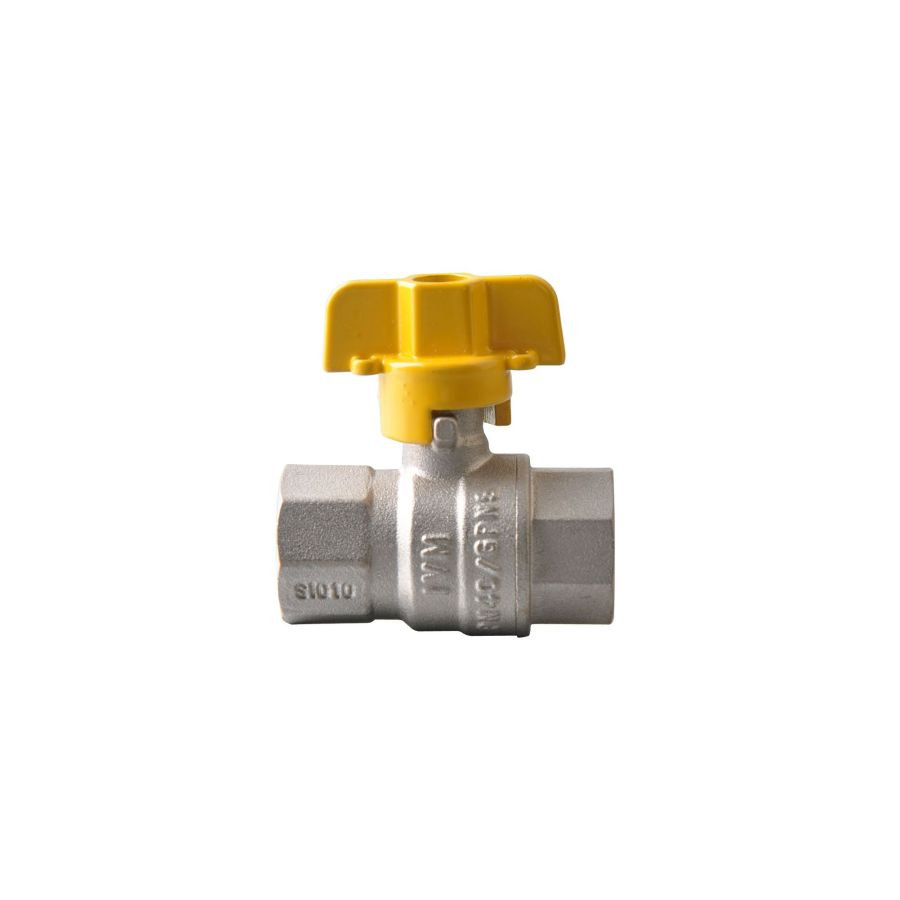

VÁLVULA ESFERA FÊMEA X FÊMEA – GÁS
BALL VALVE F X F – GAS / VÁLVULA DE BOLA H X H – GÁS
Rosca / Thread / Tornillo: ISO 7/1 | ISO 228
Temperatura / Temperature / Temperatura: min. -20°C | máx. +95°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de Trabajo: Gás / Gas / Gás – GPN20 bar | Água /
Water / Água – PN16 bar – PN40 bar
| DN (in) |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
| A (mm) |
15 |
20 |
25,4 |
32 |
40 |
50,8 |
65 |
80 |
101,6 |
| B (mm) |
55,5 |
64,5 |
83 |
98 |
105 |
126 |
141 |
158 |
193 |
| C (mm) |
49 |
51,6 |
63 |
71,5 |
77,5 |
88,5 |
120,5 |
129,5 |
147,5 |
| C1 (mm) |
37,5 |
43 |
51 |
– |
– |
– |
– |
– |
– |
| E (mm) |
85 |
85 |
125 |
142 |
142 |
165 |
225 |
225 |
225 |
| E1 (mm) |
40,5 |
47 |
65 |
– |
– |
– |
– |
– |
– |
| M (mm) |
13,5 |
16,5 |
21,5 |
23 |
23 |
27 |
27,5 |
28 |
31 |
| PN / GPN (bar) |
40 / 20 |
40 / 20 |
40 / 20 |
30 / 20 |
30 / 20 |
25 / 20 |
16 |
16 |
16 |

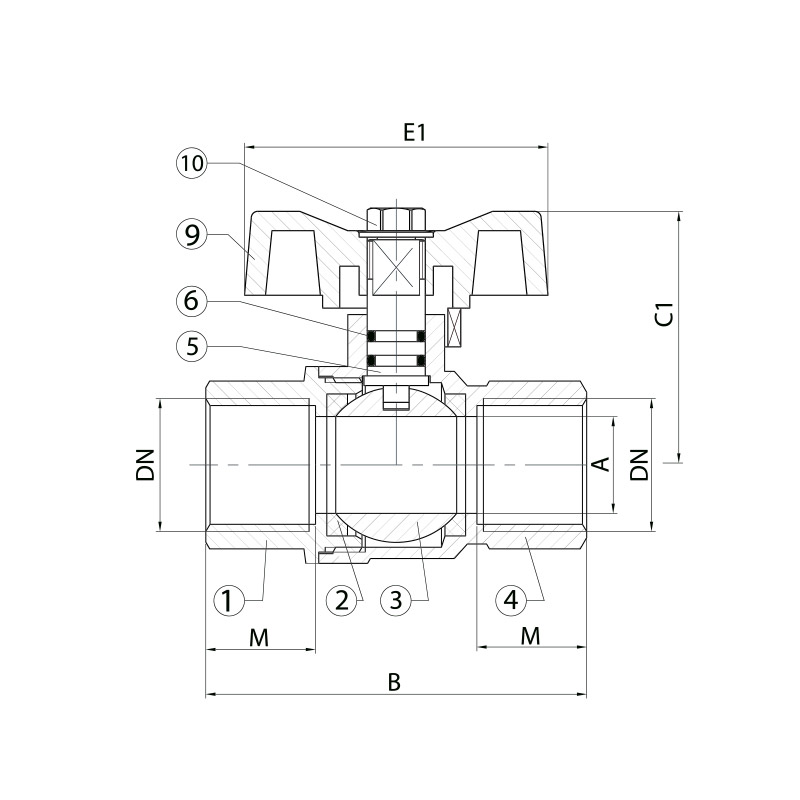

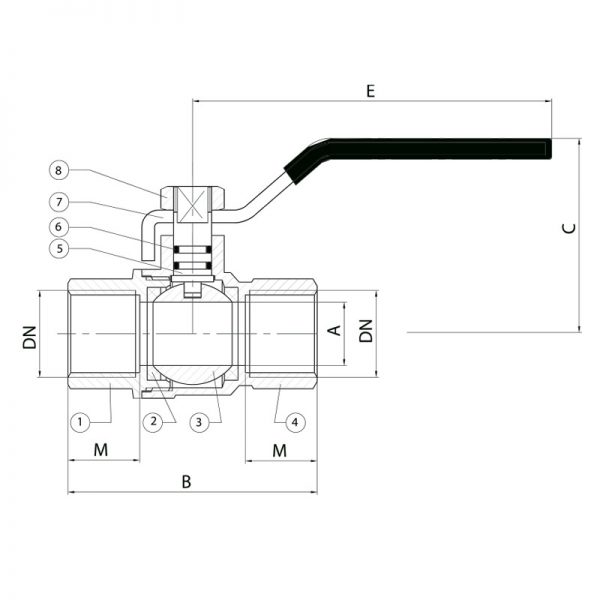

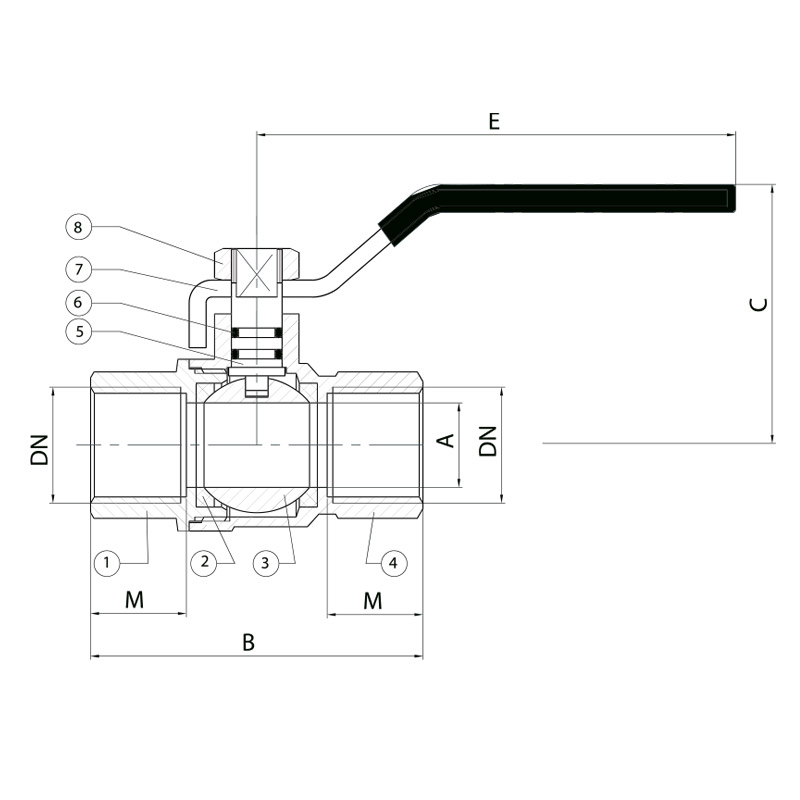

| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|
1
|
Corpo(Tampa) / Valve nut / Cuerpo (Tapa) |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
2
|
Vedação / Seal Ring / Anillo de cierre |
P.T.F.E puro / P.T.F.E. pure / P.T.F.E. puro |
|
3
|
Esfera / Ball / Bola |
Latão Cromado / Brass Chromeplated / Latón Cromado |
|
4
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
5
|
Haste / Stem / Varilla |
Latão / Brass / Latón |
|
6
|
O-ring / O-ring / O-Ring |
NBR70 |
|
7
|
Alavanca / Handle / Palanca |
Aço Zincado / Zinc Steel / Acero Galvanizado |
|
8
|
Porca / Nut / Tuerca |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
9
|
Alavanca Borboleta / Butterfl y Handle / Palanca
Mariposa |
Alumínio / Aluminium / Alumínio |
|
10
|
Parafuso / Screw / Tornillo |
Aço Zincado / Zinc Steel / Acero Galvanizado |
