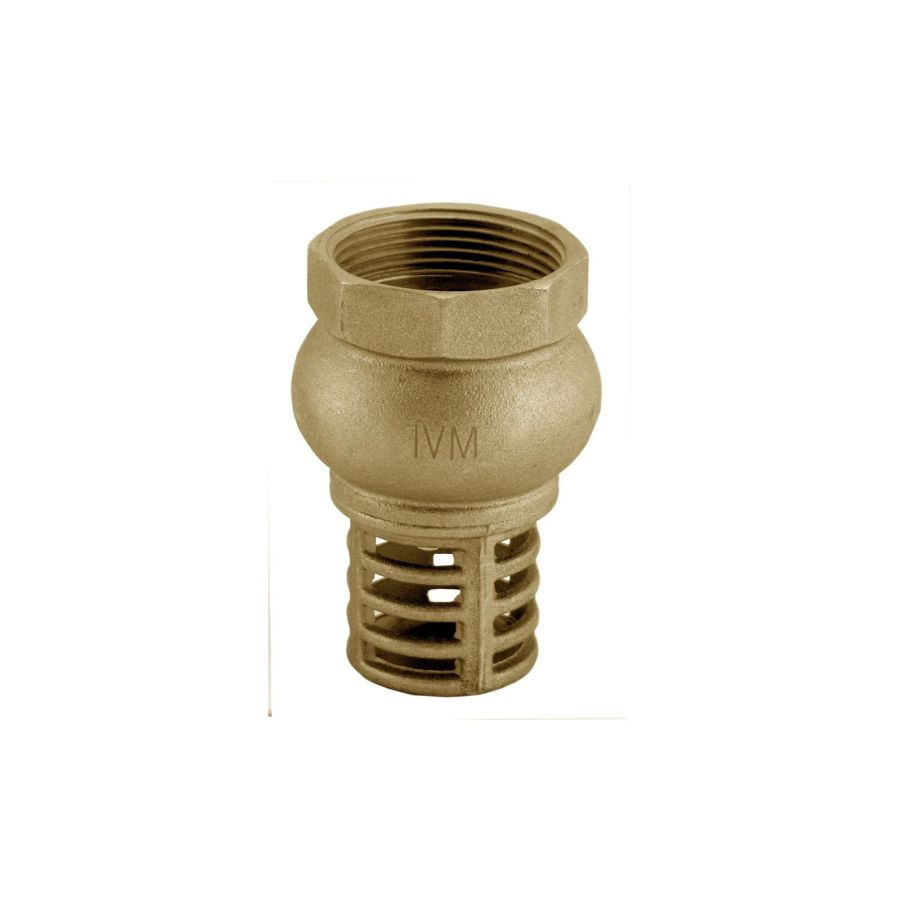

SUCTION CHECK VALVE WITH BRASS FILTER – INDUSTRIAL / VÁLVULA DE RETENCIÓN SUCCIÓN COM FILTRO EN LATÓN – INDUSTRIAL
Rosca / Thread / Tornillo: ISO 228
Temperatura / Temperature / Temperatura: min. 0°C | máx. +80°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de Trabajo: PN16 bar

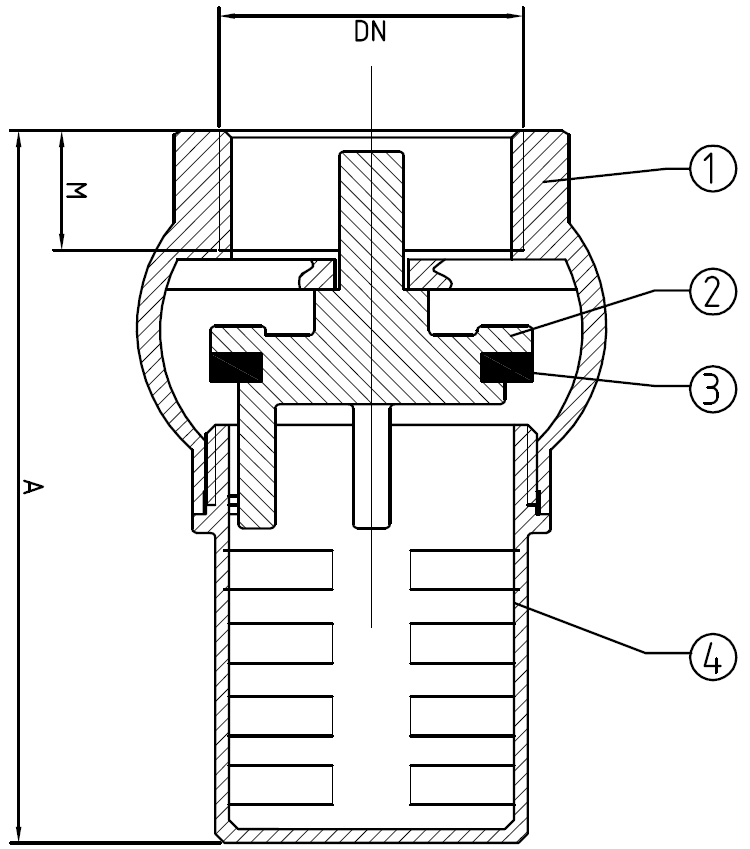

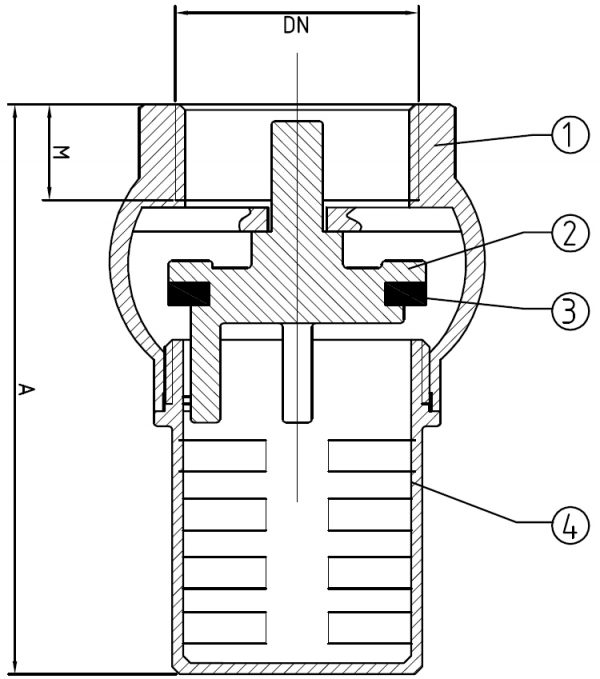

DN (in) | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ |
---|---|---|---|---|---|---|---|---|---|
A (mm) | 59 | 64 | 72,5 | 84 | 90 | 101 | 135 | 145 | 166 |
M (mm) | 10 | 13 | 14 | 15 | 15 | 16 | 16 | 19 | 24,5 |
PN (bar) | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
Nº. | Componente Component / Componente |
Material Material / Material |
---|---|---|
1 |
Corpo / Body / Cuerpo | Latão / Brass / Latón |
2 |
Disco / Disc / Disco | Latão / Brass / Latón |
3 |
Vedação / Seal Ring / Anillo de Cierre | NBR70 |
4 |
Filtro / Filter / Filtro | Latão / Brass / Latón |
