AUTOMATIC AIR VENTS – INDUSTRIAL / VÁLVULA PARA ELIMINAR EL AIRE – INDUSTRIAL
Rosca / Thread / Tornillo: ISO 228
Temperatura / Temperature / Temperatura (Água / Water / Água): máx.115°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de Trabajo: PN10 bar

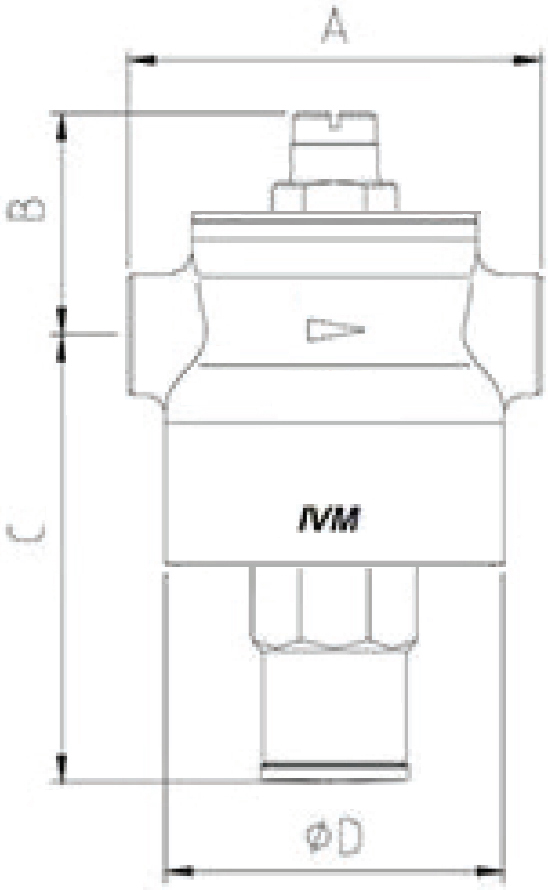

| DN (in) |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
| A (mm) |
58 |
58 |
85 |
90 |
90 |
90 |
134 |
171 |
171 |
| B (mm) |
38 |
38 |
53 |
58 |
58 |
60 |
95,5 |
98,5 |
110,5 |
| C (mm) |
65 |
65 |
89 |
95 |
95 |
95 |
136,5 |
145,5 |
184,5 |
| D (mm) |
45,5 |
46,5 |
60,5 |
60,5 |
60,5 |
60,5 |
88,5 |
88,5 |
114,5 |
| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|
1
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
2
|
Rosca / Thread / Tornillo |
ISO 228 |
|
3
|
Retentor / Seal / Sellos |
Elastômero Nitrílico / Nitrile Elastomer / Elastómero Nitrilo |
|
4
|
Sede da Retenção / Retaining Seat / Asiento de Retención |
Inox AISI 304 |
