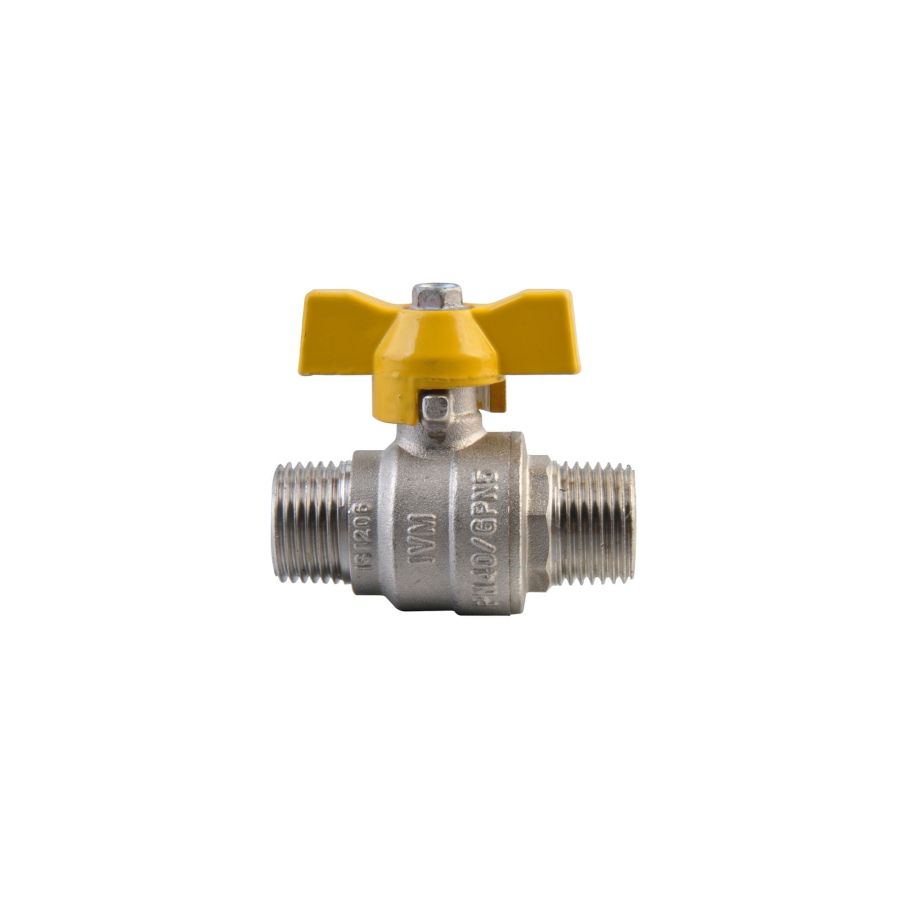

VÁLVULA ESFERA MACHO X MACHO – GÁS
BALL VALVE M X M – GAS / VÁLVULA DE BOLA M X M – GÁS
Rosca / Thread / Tornillo: ISO 7/1
Temperatura / Temperature / Temperatura: min. -20°C | máx. +95°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de Trabajo: Gás / Gas / Gás – GPN20 bar | Água /
Water / Água – PN40 bar

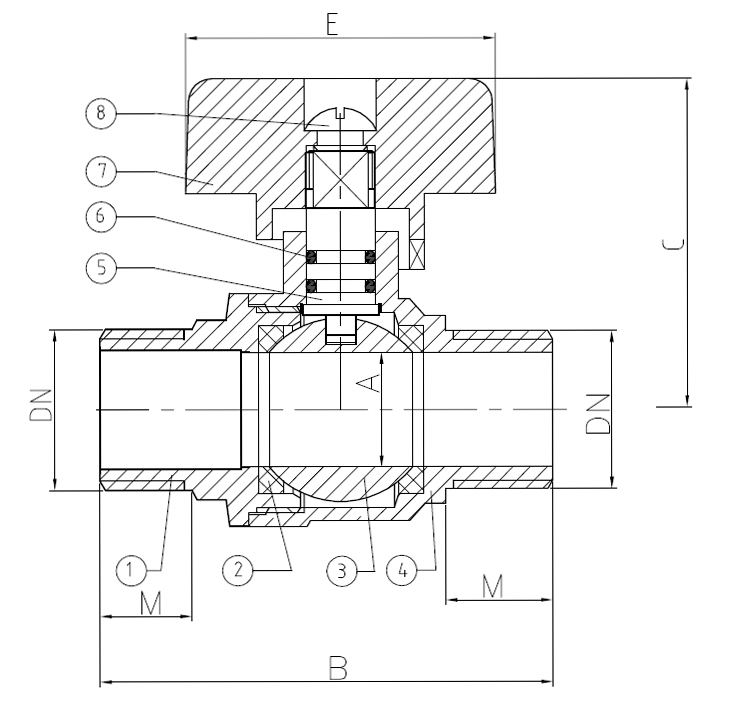

| DN (in) |
1/2″ |
3/4″ |
1″ |
| A (mm) |
15 |
20 |
25,4 |
| B (mm) |
60,5 |
74,5 |
82,5 |
| C (mm) |
45,5 |
42,5 |
54 |
| E (mm) |
40,5 |
47 |
70 |
| M1/M2 (mm) |
13/13 |
16.5/16.5 |
18/18 |
| PN / GPN (bar) |
40/20 |
40/20 |
40/20 |
| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|
1
|
Corpo(Tampa) / Valve nut / Cuerpo (Tapa) |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
2
|
Vedação / Seal Ring / Anillo de cierre |
P.T.F.E puro / P.T.F.E. pure / P.T.F.E. puro |
|
3
|
Esfera / Ball / Bola |
Latão Cromado / Brass Chromeplated / Latón Cromado |
|
4
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
5
|
Haste / Stem / Varilla |
Latão / Brass / Latón |
|
6
|
O-ring / O-ring / O-Ring |
NBR70 |
|
7
|
Alavanca Borboleta / Butterfl y Handle / Palanca Mariposa |
Alumínio / Aluminium / Alumínio |
|
8
|
Parafuso / Screw / Tornillo |
Aço Zincado / Zinc Steel / Acero Galvanizado |
