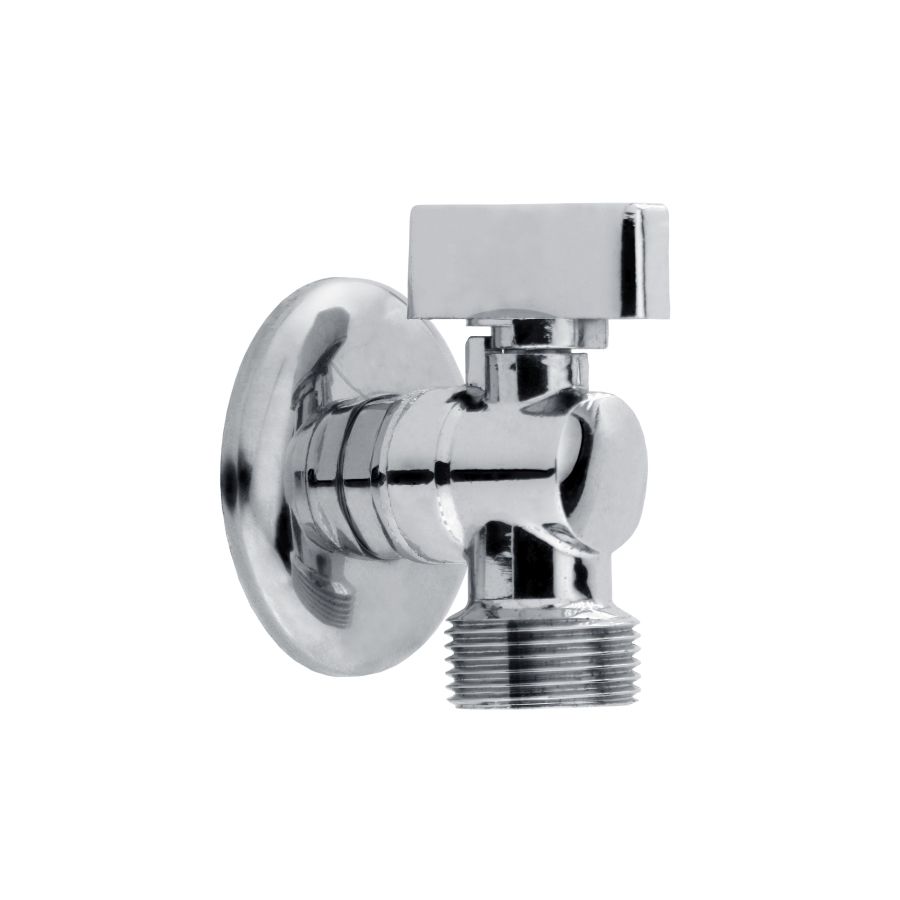

VÁLVULA ESFERA ÂNGULAR 90º MACHO X MACHO – MÁQUINA DE LAVAR
90º ANGLE BALL VALVE M X M – WASHING MACHINE – INDUSTRIAL
VÁLVULA DE BOLA, ANGULAR 90º MXM – LAVADORA – INDUSTRIAL
Rosca / Thread / Tornillo: ISO 228
Temperatura / Temperature / Temperatura: min. 0°C | máx. +80°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de Trabajo: PN10 bar

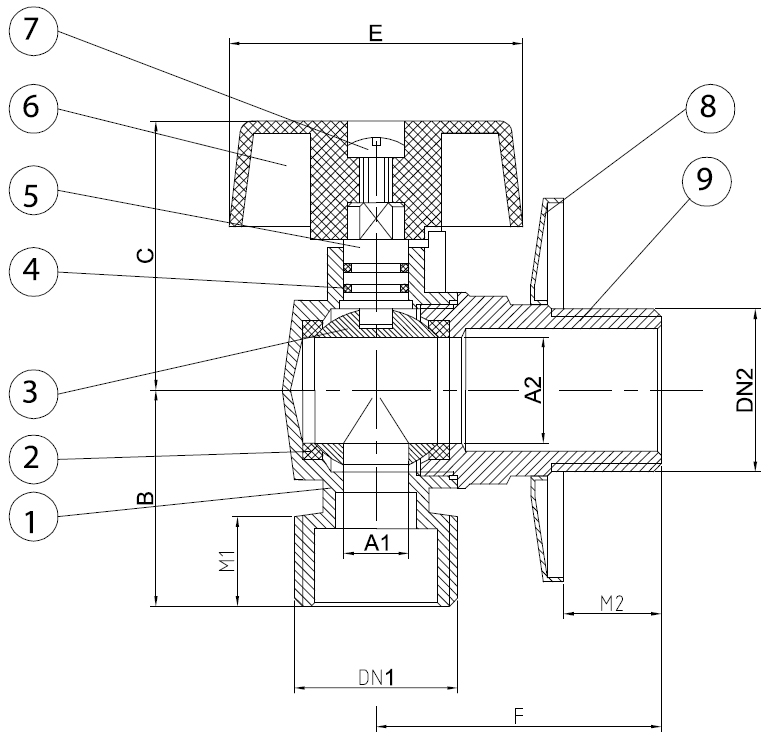

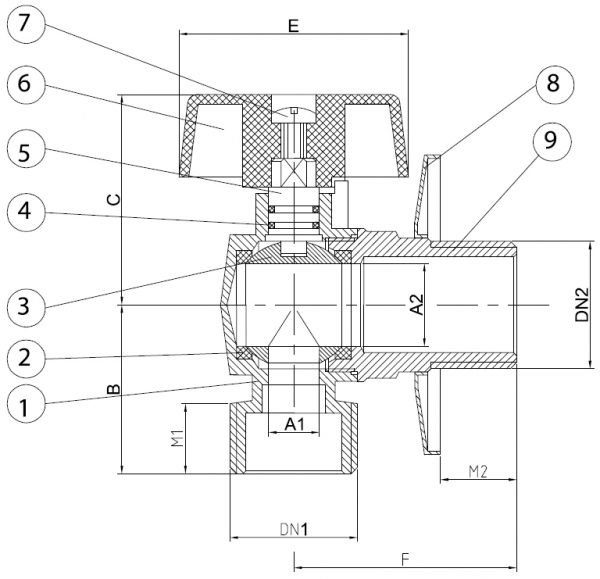

| DN (in) |
1/2″x1/2″ |
1/2″x3/4″ |
| A1/A2 (mm) |
9,5 |
9,5 |
| B (mm) |
30,5 |
30,5 |
| C (mm) |
34,5 |
34,5 |
| E (mm) |
38,5 |
38,5 |
| M1/M2 (mm) |
13/11.5 |
11,5 |
| F (mm) |
47 |
47 |
| PN (bar) |
10 |
10 |
| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|
1
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
2
|
Vedação / Seal Ring / Anillo de Cierre |
P.T.F.E puro / P.T.F.E. pure / P.T.F.E. puro |
|
3
|
Esfera / Ball / Bola |
Latão Cromado / Brass Chromeplated / Latón Cromado |
|
4
|
O-ring / O-ring / O-ring |
NBR70 |
|
5
|
Haste / Stem / Varilla |
Latão / Brass / Latón |
|
6
|
Alavanca Borboleta / Butterfl y Handle / Palanca Mariposa |
Plástico / Plastic / Plástico |
|
7
|
Parafuso / Screw / Tornillo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
8
|
Canopla / Accessory Cover / Dosel |
Inox / Stainless Steel / Acero Inoxidable |
|
9
|
Corpo(Tampa) / Valve nut / Cuerpo (tapa) |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
