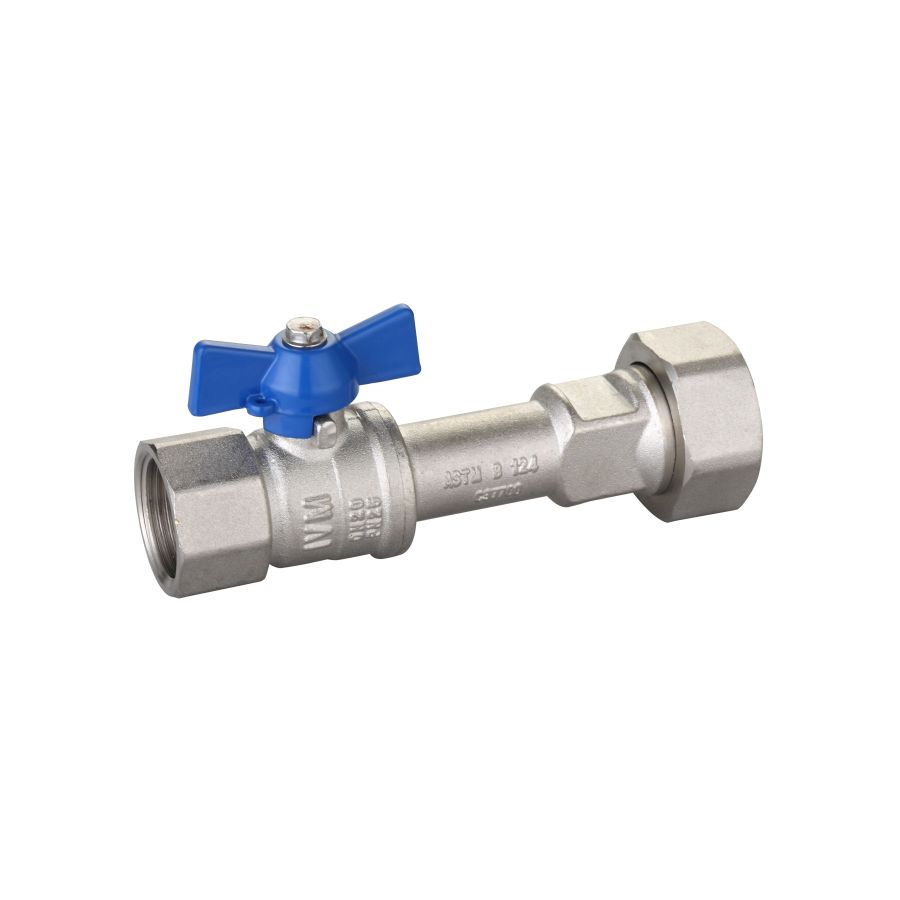

VÁLVULA ESFERA FÊMEA X PORCA GIRATÓRIA C/ GUARNIÇÃO – SANEAMENTO
BALL VALVE F X REVOLVING NUT WITH GASKET – SANITATION / VÁLVULA DE BOLA X TUERCA GIRATÓRIA CON GUARNICIÓN – SANEAMIENTOO
Rosca / Thread / Tornillo: ISO 7/1 / ISO 228
Temperatura / Temperature / Temperatura: min. -20°C | máx. +95°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de trabajo: PN25 bar

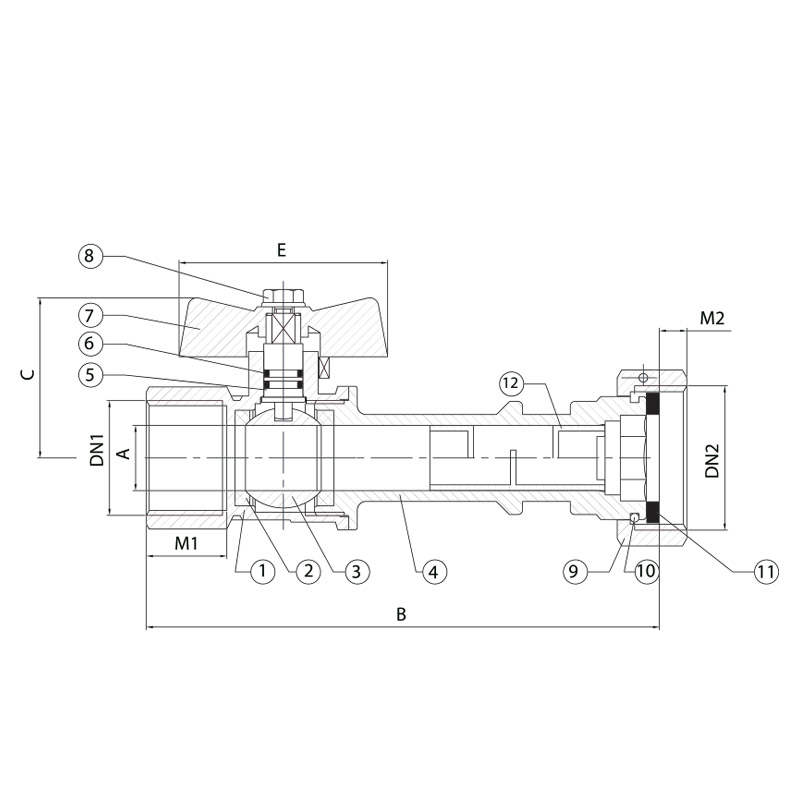

| DN1/DN2 (in) |
Rp3/4″/G1″ |
| A (mm) |
5 |
| B (mm) |
118,5 |
| C (mm) |
38 |
| E (mm) |
49,5 |
| M1/M2 (mm) |
17/6,3 |
| PN (bar) |
25 |
| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|
1
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
2
|
Vedação / Seal Ring / Anillo de Cierre |
P.T.F.E puro / P.T.F.E. pure / P.T.F.E. puro |
|
3
|
Esfera / Ball / Bola |
Latão Cromado / Brass Chromeplated / Latón Cromado |
|
4
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
5
|
Haste / Stem / Varilla |
Latão / Brass / Latón |
|
6
|
O-ring / O-ring / O-ring |
NBR70 |
|
7
|
Alavanca Borboleta / Butterfl y Handle / Palanca Mariposa |
Alumínio / Aluminium / Alumínio |
|
8
|
Parafuso-Porca / Screw-Nut / Tornillo-tuerca |
Inox / Stainless Steel / Acero Inoxidable |
|
9
|
Porca Giratória / Revolving Nut / Tuerca giratória |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
10
|
Anel Trava / Locking Ring / Anillo de seguridad |
Inox / Stainless Steel / Acero Inoxidable |
|
11
|
Guarnição / Gasket / Guarnición |
NBR60 |
|
12
|
Dispositivo Anti Fraude / Anti Fraud Device / Dispositivo de prevención de fraudes |
HDPE |
