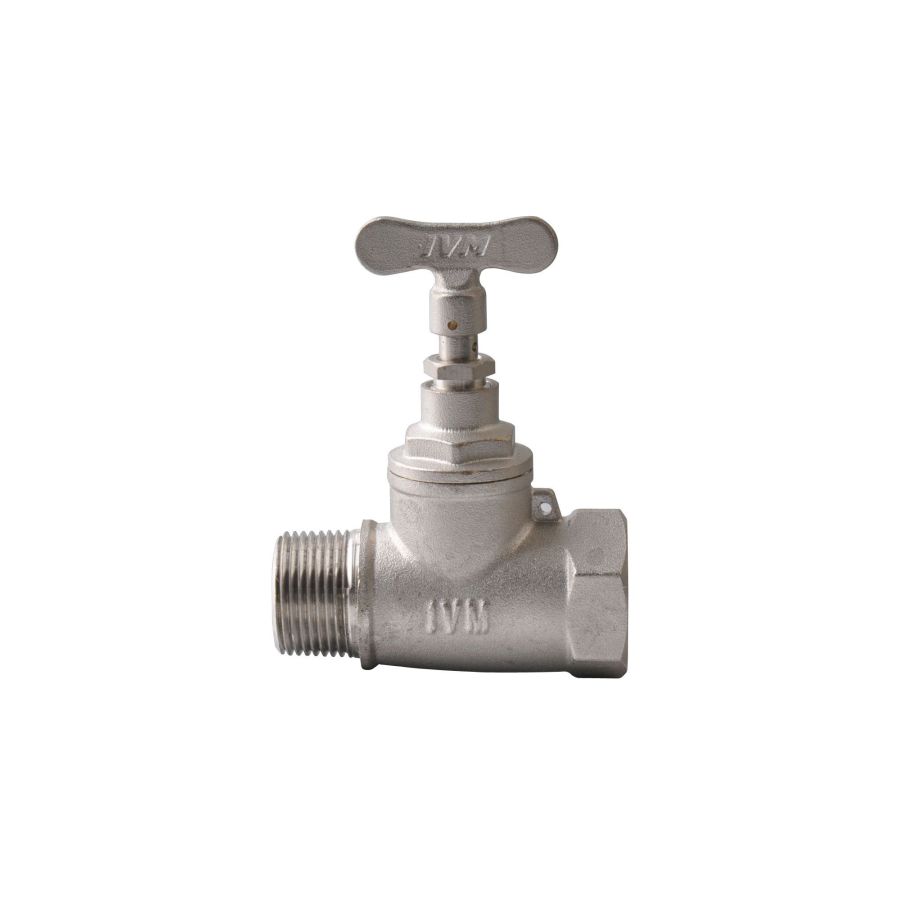

REGISTRO PRESSÃO – SANEAMENTO
STOP VALVE – SANITATION / VÁLVULA DE CIERRE – SANEAMIENTO
Rosca / Thread / Tornillo: ISO 228
Temperatura / Temperature / Temperatura: min. 0°C | máx. +80°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de Trabajo: PN16 bar

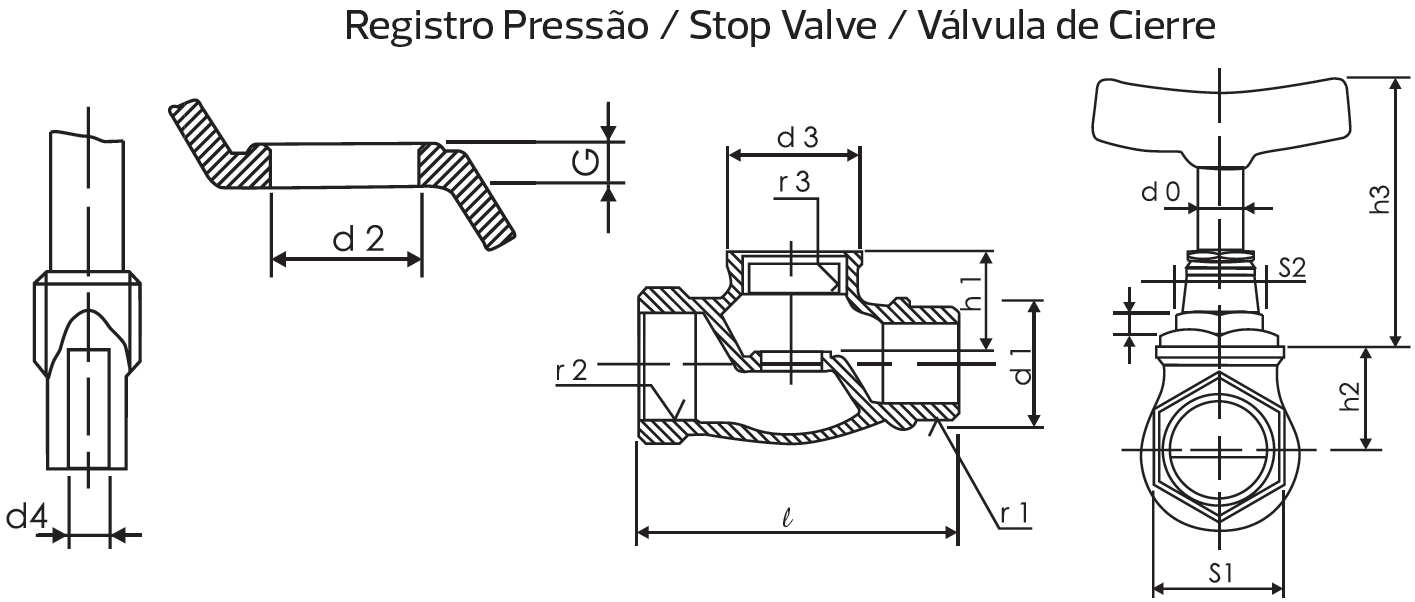

| DN (in) |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
| A (mm) |
14 |
19 |
25 |
32,5 |
39 |
51 |
63 |
75 |
| B (mm) |
48 |
51 |
61 |
65 |
70 |
85 |
90 |
105 |
130 |
| C (mm) |
71 |
78 |
95,5 |
112 |
120 |
142,5 |
195 |
230 |
300 |
| E (mm) |
46 |
46 |
60,5 |
60,5 |
70 |
70 |
112 |
132 |
140 |
| M1/M23 (mm) |
13,5 |
15,5 |
18 |
19 |
20 |
24 |
24,5 |
29 |
| PN (bar) |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |

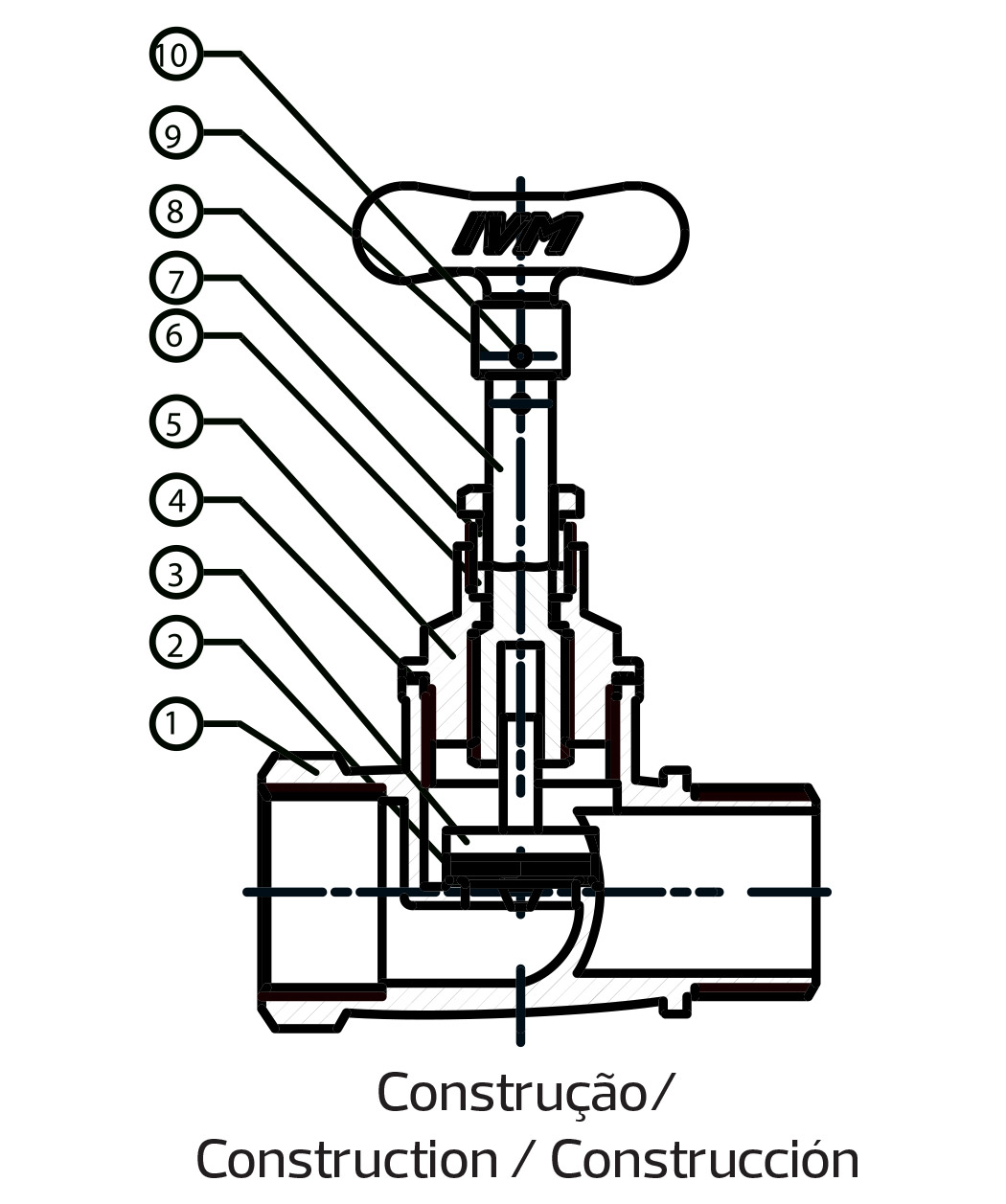

| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|
1
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
2
|
Cunha / Wedge / Cuña |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
3
|
Gaxeta / Gasket / Junta |
P.T.F.E |
|
4
|
Castelo / Castle / Castillo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
5
|
O-ring / O-ring / O-ring |
NBR70 |
|
6
|
Porca de Encosto / Packing Nut / Tuerca de Tope |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
7
|
Haste / Stem / Varilla |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
8
|
Volante / Handle Wheel / Volante |
Alumínio / Aluminium / Alumínio |
|
9
|
Porca / Nut / Tuerca |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
