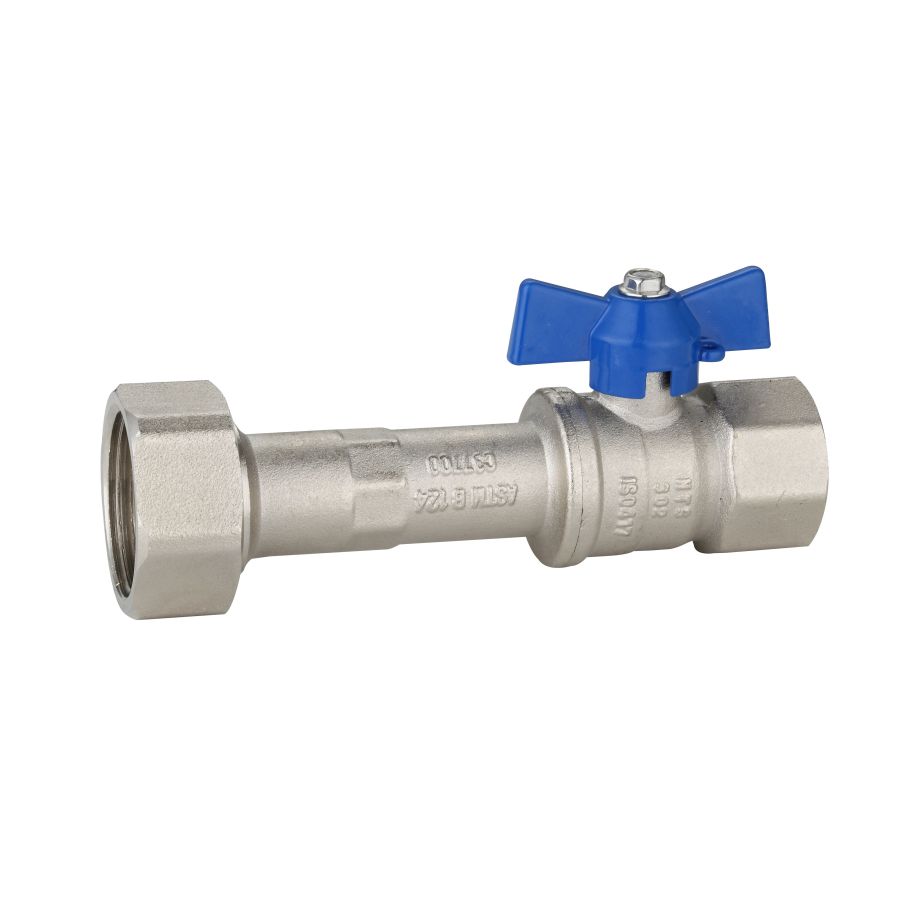

VÁLVULA ESFERA FÊMEA X PORCA GIRATÓRIA C/ GUARNIÇÃO
BALL VALVE F X REVOLVING NUT WITH GASKET – SANITATION / VÁLVULA DE BOLA H X TUERCA GIRATORIO CON GUARNICIÓN – SANEAMIENTO
Rosca / Thread / Tornillo: ISO 7/1 | ISO 228
Temperatura / Temperature / Temperatura: min. -20°C | máx. +95°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de Trabajo: PN25 bar

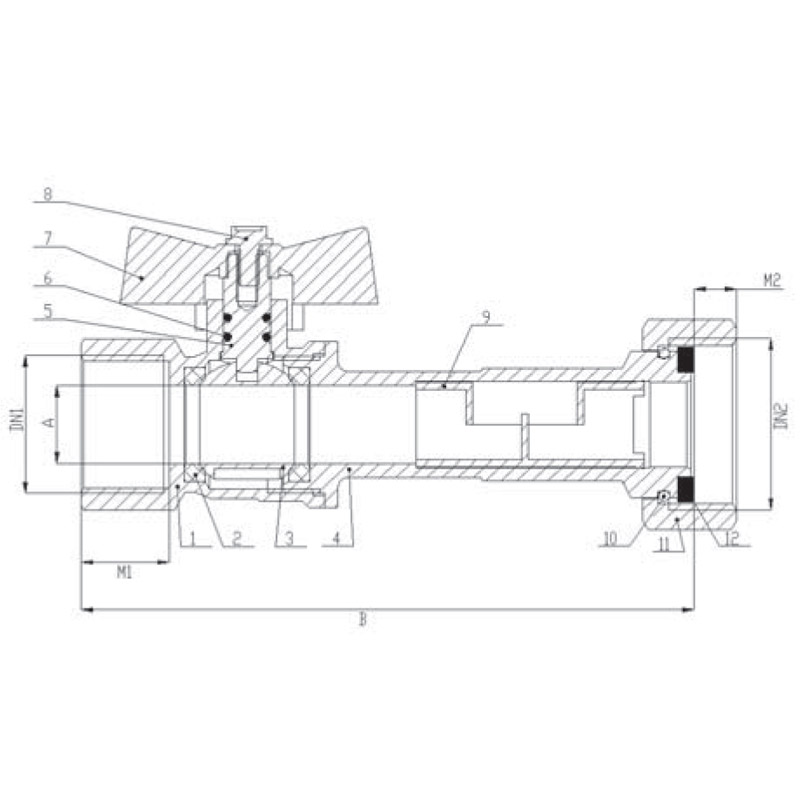

| DN1/DN2 (in) |
Rp3/4″/G1″ |
| A (mm) |
15 |
| B (mm) |
118,5 |
| M1/M2 (mm) |
17/8,2 |
| PN (bar) |
25 |
| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|
1
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
2
|
Vedação / Seal Ring / Anillo de Cierre |
P.T.F.E puro / P.T.F.E. pure / P.T.F.E. puro |
|
3
|
Esfera / Ball / Bola |
Latão Cromado / Brass Chromeplated / Latón Cromado |
|
4
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
5
|
Haste / Stem / Varilla |
Latão / Brass / Latón |
|
6
|
O-ring / O-ring / O-ring |
NBR70 |
|
7
|
Alavanca Borboleta / Butterfl y Handle / Palanca Mariposa |
Alumínio / Aluminium / Alumínio |
|
8
|
Parafuso-Porca / Screw-Nut / Tornillo-Tuerca |
Inox / Stainless Steel / Acero Inoxidable |
|
9
|
Dispositivo Anti Fraude / Anti Fraud Device / Dispositivo de
prevención de fraudes |
HDPE |
|
10
|
Anel Trava / Locking Ring / Anillo de seguridad |
Inox / Stainless Steel / Acero Inoxidable |
|
11
|
Giratória / Revolving Nut / Tuerca giratória |
Latão Niquelado / Brass Nickelplated /
Latón Niquelado |
|
12
|
Guarnição / Gasket / Guarnición |
NBR60 |
