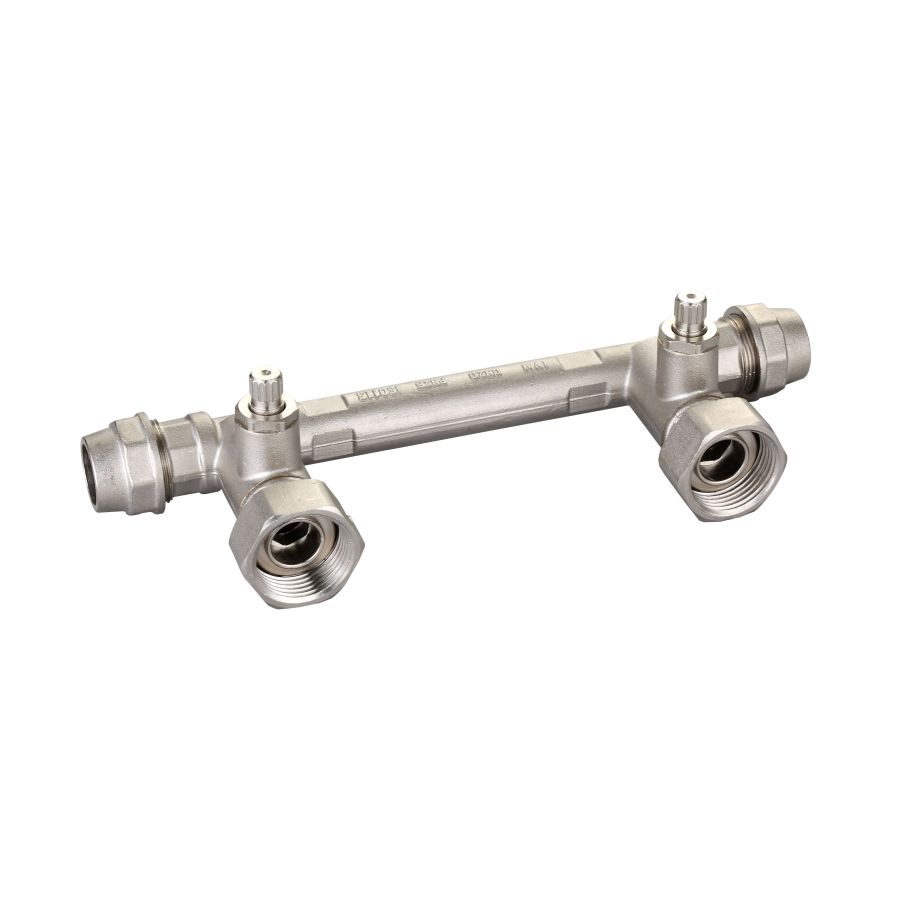

VÁLVULA ESFERA DUPLA ACIONAMENTO RESTRITO X PORCA GIRATÓRIA C/ GUARNIÇÃO X ADAPTADOR DUPLO P/ TUBO PEAD
DOUBLE BALL VALVE ACTUATION RESTRICTED X REVOLVING NUT WITH GASKET X ADAPTER FOR PIPE PEAD – SANITATION / DOBLE VÁLVULA DE BOLA ACCIONAMIENTO LIMITADO X TUERCA GIRATÓRIA CON GUARNICIÓN X DOBLE ADAPTADOR PARA TUBO PEAD – SANEAMIENTO
Rosca / Thread / Tornillo: ISO 228
Temperatura / Temperature / Temperatura: min. -20°C | máx. +95°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima presión de trabajo: PN25 bar

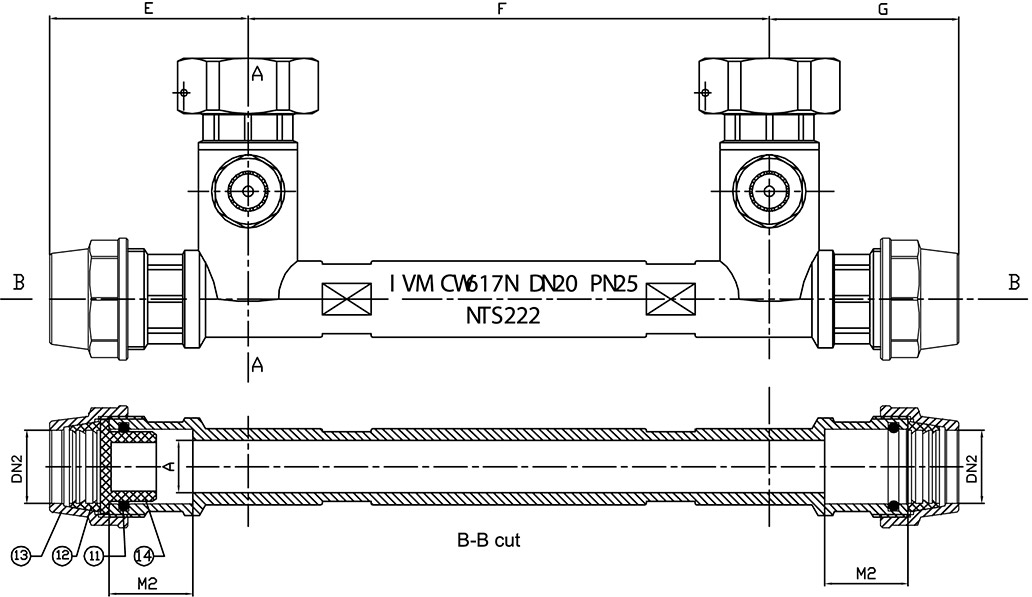

| DN1/DN2 (in) |
G1″/20 |
| A (mm) |
15 |
| B (mm) |
118,5 |
| C (mm) |
31 |
| D (mm) |
32 |
| E (mm) |
57,5 |
| F (mm) |
150 |
| G (mm) |
54 |
| M1/M2 (mm) |
6.3/26 |
| PN (bar) |
25 |

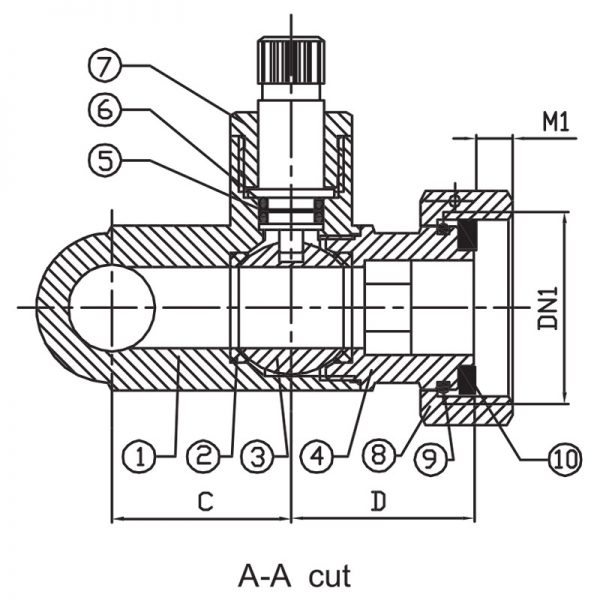

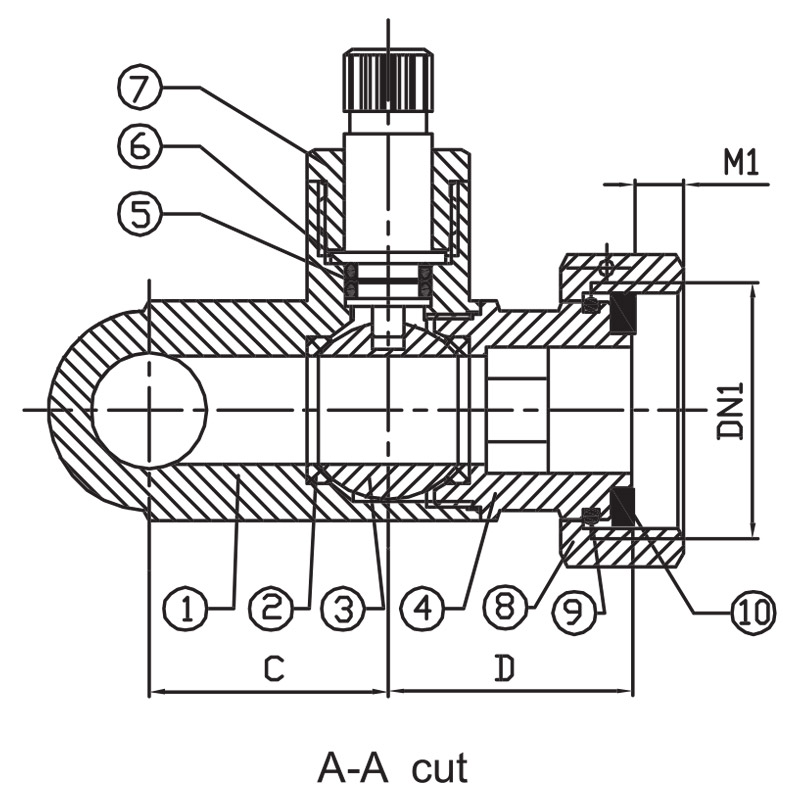

| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|
1
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
2
|
Vedação / Seal Ring / Anillo de Cierre |
P.T.F.E puro / P.T.F.E. pure / P.T.F.E. puro |
|
3
|
Esfera / Ball / Bola |
Latão Cromado / Brass Chromeplated / Latón Cromado |
|
4
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
5
|
Haste / Stem / Varilla |
Latão / Brass / Latón |
|
6
|
O-ring / O-ring / O-ring |
NBR70 |
|
7
|
Porca / Nut / Tuerca |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
8
|
Porca Giratória / Revolving Nut / Tuerca giratória |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
9
|
Anel Trava / Locking Ring / Anillo de seguridad |
Inox / Stainless Steel / Acero Inoxidable |
|
10
|
Guarnição / Gasket / Guarnición |
NBR60 |
|
11
|
O-ring / O-ring / O-ring |
NBR70 |
|
12
|
Garra de Travamento / Locking Ring / Anillo de seguridad |
POM |
|
13
|
Porca de Acoplamento / Clouping Nut / Tuerca de acoplamiento |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
14
|
Bujão / Plug / Tapón |
PPR |
