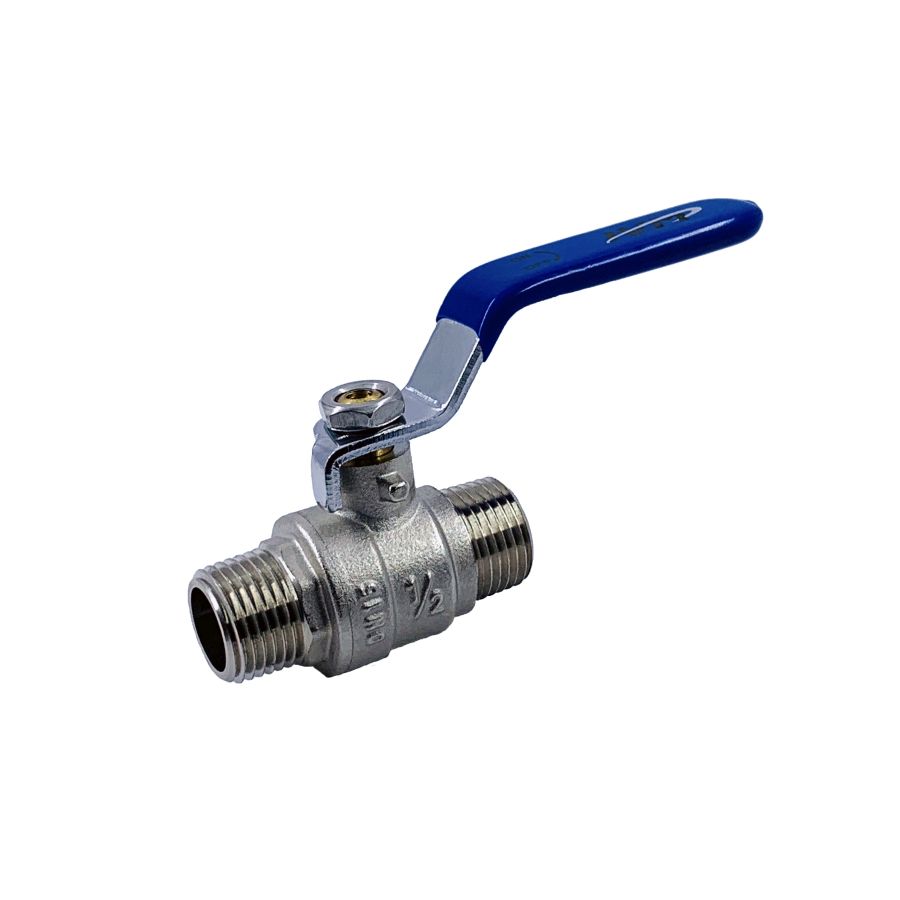

VÁLVULA ESFERA MACHO X MACHO – INDUSTRIAL
BALL VALVE M X M – INDUSTRIAL / VÁLVULA DE BOLA M X M – INDUSTRIAL
Rosca / Thread / Tornillo: ISO 7/1
Temperatura / Temperature / Temperatura: min. – 20°C | máx. +95°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de Trabajo: PN16 bar – PN40 bar

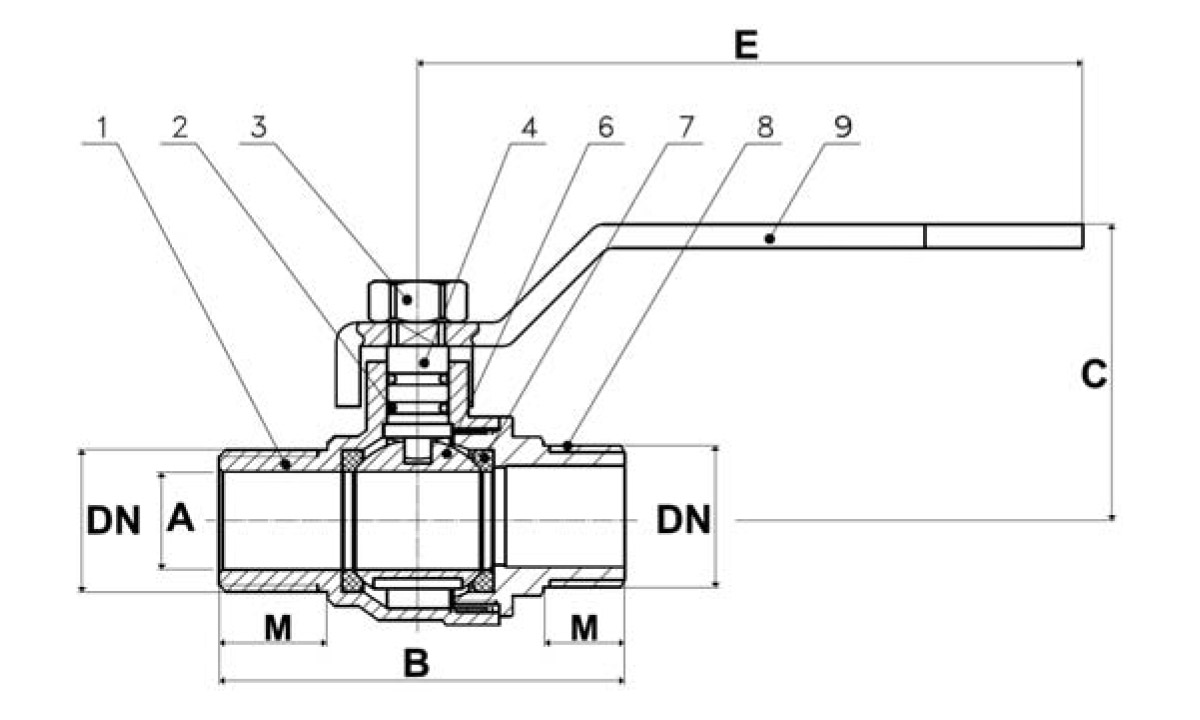

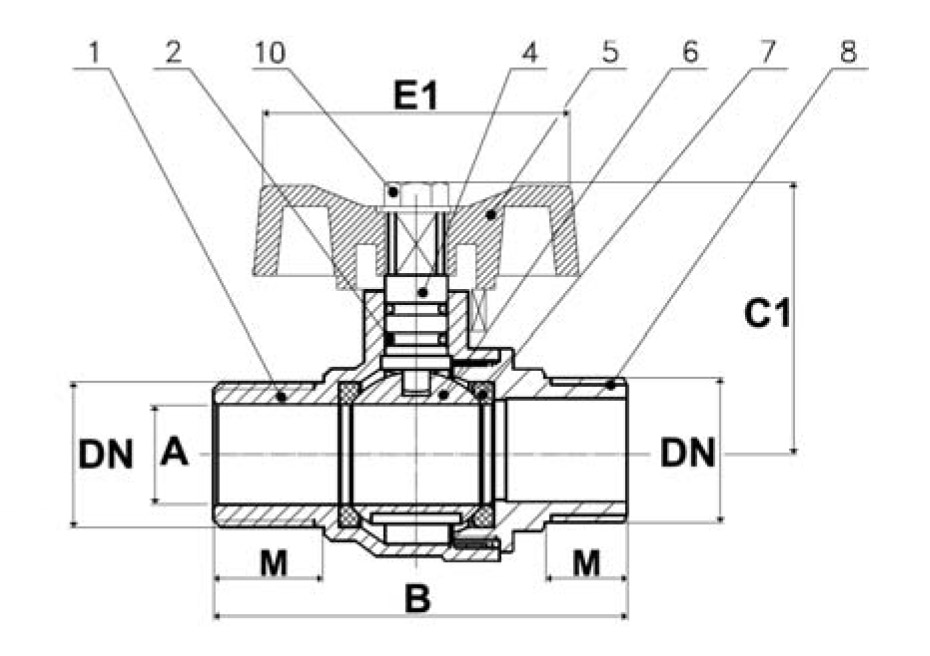

| DN1/DN2 (in) |
1/2″ |
3/4″ |
| A (mm) |
15 |
15 |
| B (mm) |
59 |
65 |
| C (mm) |
46,7 |
– |
| C1 (mm) |
37 |
38 |
| E (mm) |
85 |
– |
| E1 (mm) |
47 |
47 |
| M (mm) |
13 |
14 |
| PN (bar) |
40 |
16 |
| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|
1
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
2
|
O-ring / O-ring / O-ring |
NBR70 |
|
3
|
Porca / Nut / Tuerca |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
4
|
Haste / Stem / Varilla |
Latão / Brass / Latón |
|
5
|

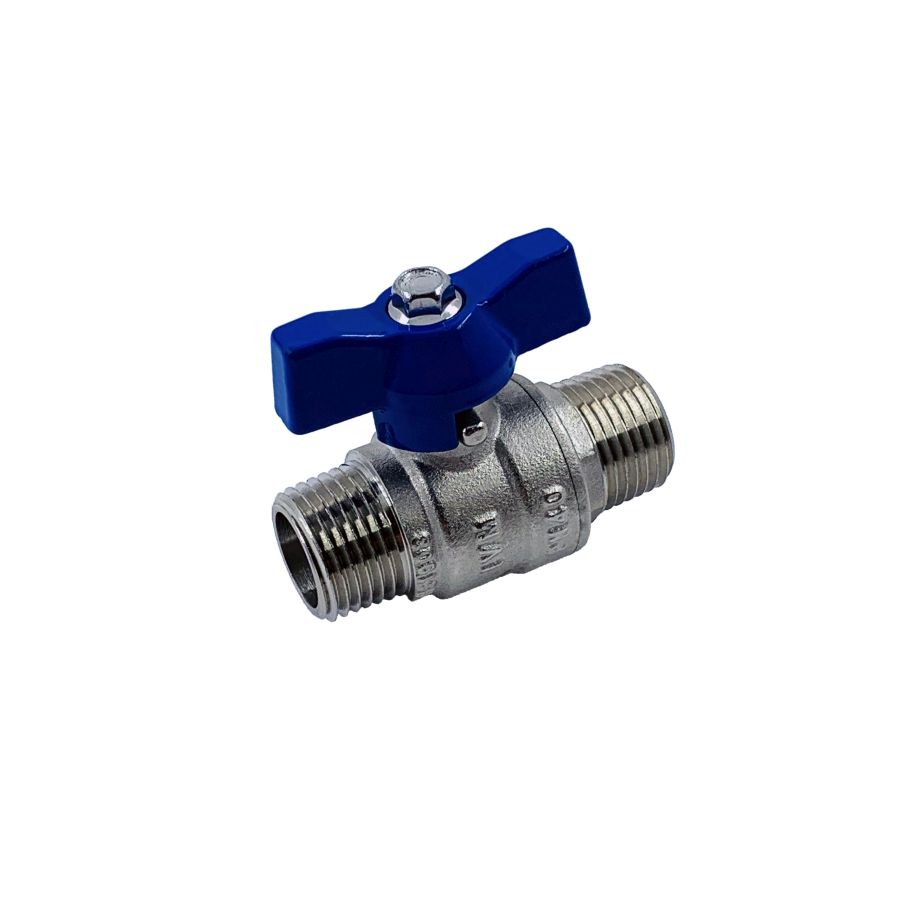

Alavanca Borboleta / Buterfl y Handle / Palanca Mariposa |
Alumínio / Aluminum / Aluminio |
|
6
|
Esfera / Ball / Bola |
Latão Cromado / Brass Chrome / Latón Cromado |
|
7
|
Vedação / Seal Ring / Anillo de Cierre |
P.T.F.E puro / P.T.F.E. pure / P.T.F.E. puro |
|
8
|
Corpo (Tampa) / Valve nut / Cuerpo (Tapa) |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
9
|
Alavanca / Handle / Palanca |
Aço Zincado / Zinc Steel / Acero Galvanizado |
|
10
|
Parafuso / Screw / Tornillo |
Aço Zincado / Zinc Steel / Acero Galvanizado |
