VÁLVULA ESFERA MACHO X FÊMEA – INDUSTRIAL

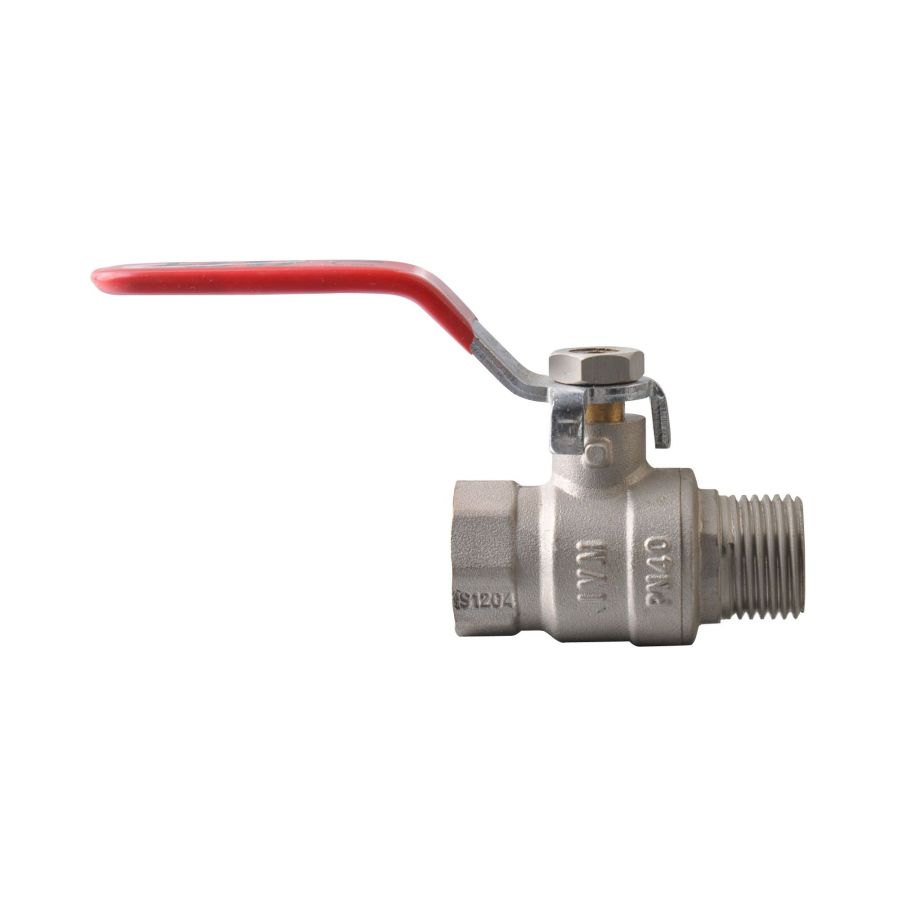

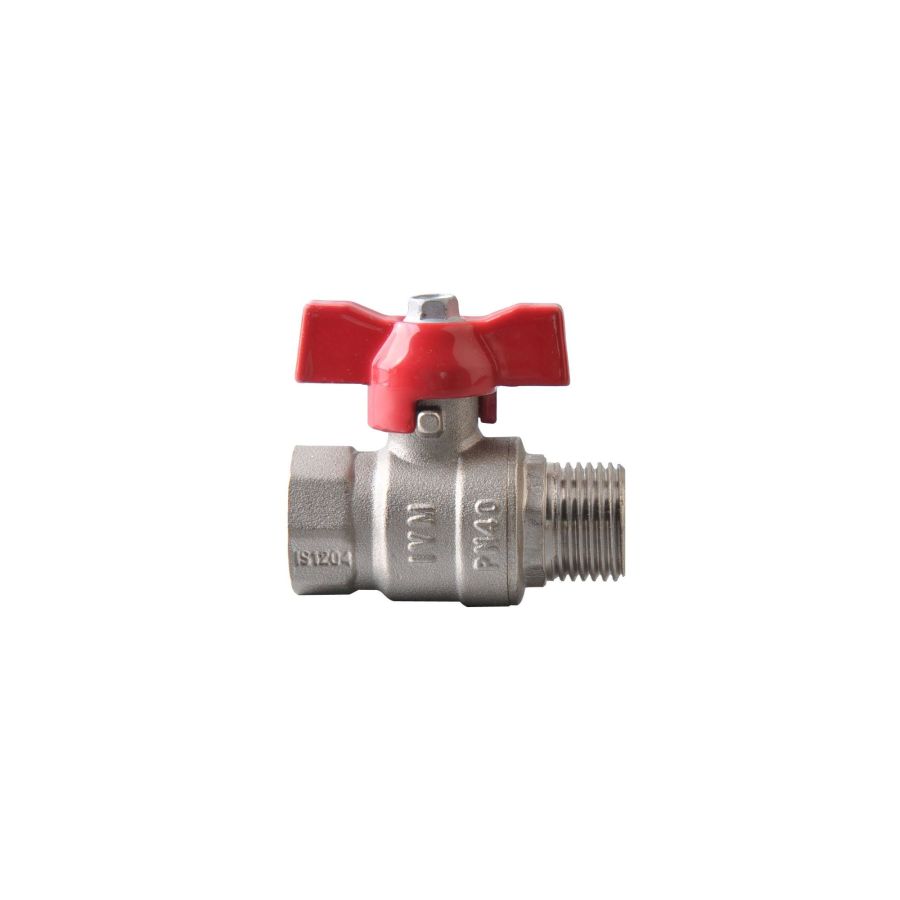

BALL VALVE M X F – INDUSTRIAL / VÁLVULA DE BOLA M X H – INDUSTRIAL
Rosca / Thread / Tornillo: ISO 228 (DN 1/4”, 3/8”, 1/2” e 3/4”) | ISO 7/1 (DN 1” e 2”)
Temperatura / Temperature / Temperatura: min. -20°C | máx. +95°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de Trabajo: PN25 bar – PN40 bar
| DN (in) |
1/4” |
3/8” |
1/2” |
3/4” |
1” |
2” |
| A (mm) |
10 |
12 |
14,5 |
19 |
24,2 |
40,2 |
| B (mm) |
51,6 |
53,6 |
57,5 |
65,5 |
76,5 |
112 |
| C (mm) |
43,7 |
44,7 |
46,7 |
50 |
67 |
86 |
| C1 (mm) |
34 |
35 |
37 |
40,5 |
53,5 |
– |
| E (mm) |
85 |
85 |
85 |
85 |
125 |
160 |
| E1 (mm) |
47 |
47 |
47 |
47 |
70 |
– |
| M (mm) |
11 |
11,5 |
12 |
13,5 |
19 |
26 |
| PN (bar) |
40 |
40 |
40 |
40 |
40 |
25 |
| Nº. |
Componente
Component / Componente |
Material
Material / Material |
|

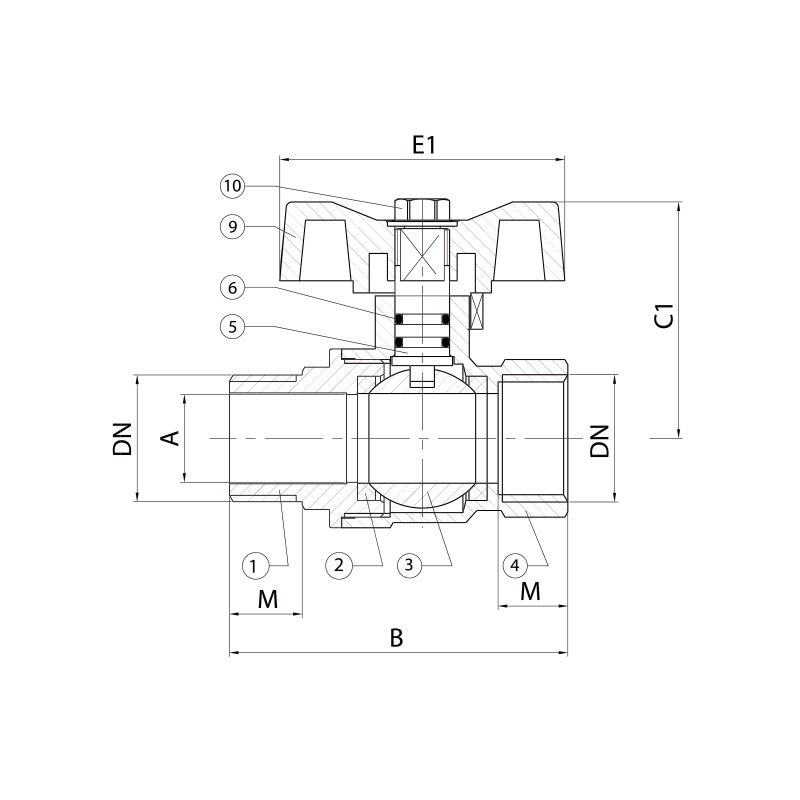

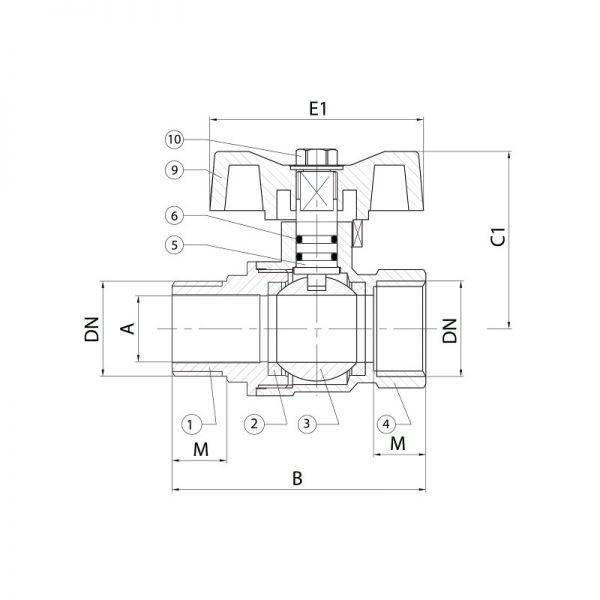

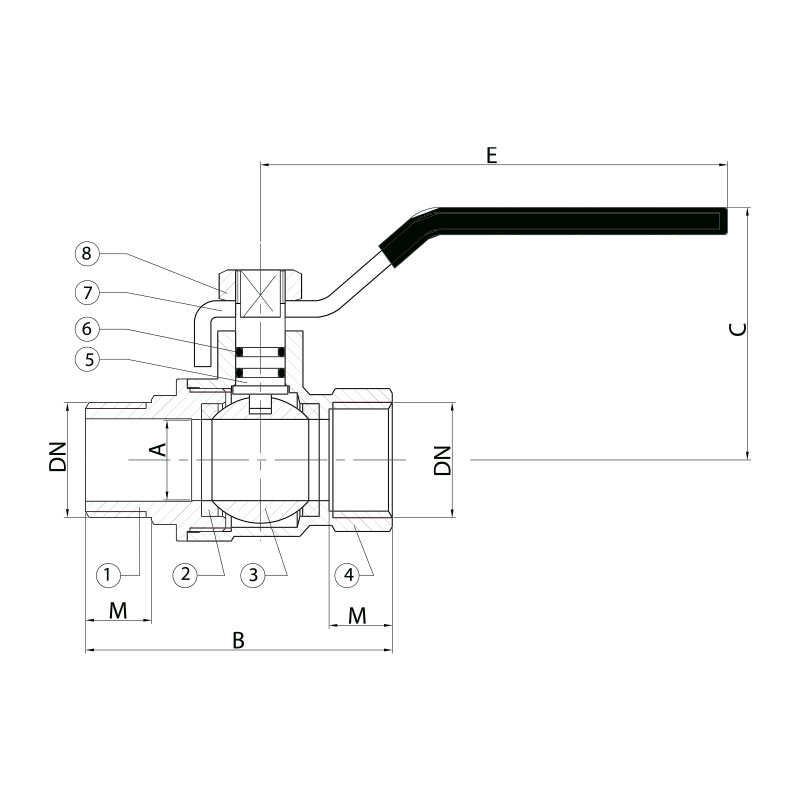

1
|
Corpo(Tampa) / Valve nut / Cuerpo (Tapa) |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
2
|
Vedação / Seal Ring / Anillo de cierre |
P.T.F.E puro / P.T.F.E. pure / P.T.F.E. puro |
|
3
|
Esfera / Ball / Bola |
Latão Cromado / Brass Chromeplated / Latón Cromado |
|
4
|
Corpo / Body / Cuerpo |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
5
|
Haste / Stem / Varilla |
Latão / Brass / Latón |
|
6
|
O-ring / O-ring / O-Ring |
NBR70 |
|
7
|
Alavanca / Handle / Palanca |
Aço Zincado / Zinc Steel / Acero Galvanizado |
|
8
|
Porca / Nut / Tuerca |
Latão Niquelado / Brass Nickelplated / Latón Niquelado |
|
9
|
Alavanca Borboleta / Butterfl y Handle / Palanca Mariposa |
Alumínio / Aluminium / Alumínio |
|
10
|
Parafuso / Screw / Tornillo |
Aço Zincado / Zinc Steel / Acero Galvanizado |
