REGISTRO GAVETA – INDUSTRIAL

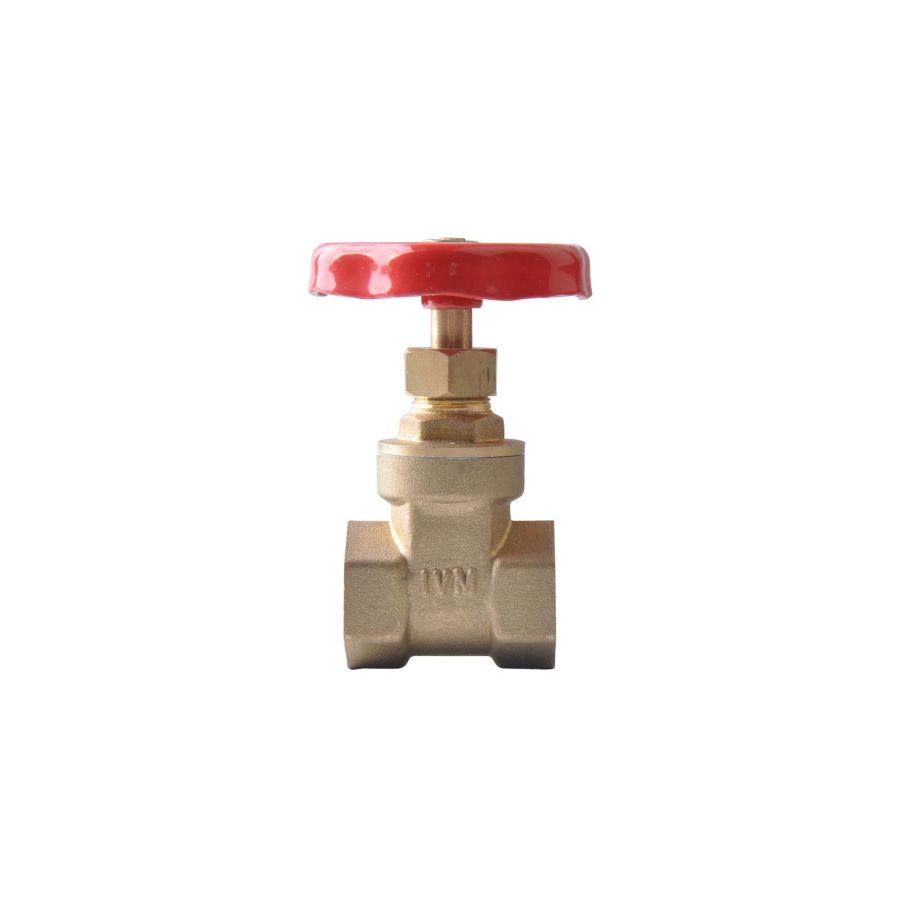

GATE VALVE – INDUSTRIAL / VÁLVULA DE CUÑA – INDUSTRIAL
Rosca / Thread / Tornillo: ISO 228
Temperatura / Temperature / Temperatura: min. 0°C | máx. +80°C
Pressão Máxima de Trabalho / Maximum Working Pressure / Máxima Presión de Trabajo: PN16 bar
| DN (in) |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
| A (mm) |
13 |
15 |
17 |
27 |
33 |
42 |
55 |
70 |
90 |
| B (mm) |
36 |
38 |
40 |
45 |
48 |
54 |
63 |
63,5 |
77 |
| C (mm) |
62,5 |
66,5 |
71,5 |
88 |
95,5 |
121 |
171 |
186 |
243 |
| E (mm) |
50 |
55 |
60 |
60 |
70 |
90 |
100 |
112 |
125 |
| M1/M2 (mm) |
10 |
10 |
10,5 |
10,5 |
11,5 |
13 |
14 |
14 |
15 |
| PN (bar) |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |

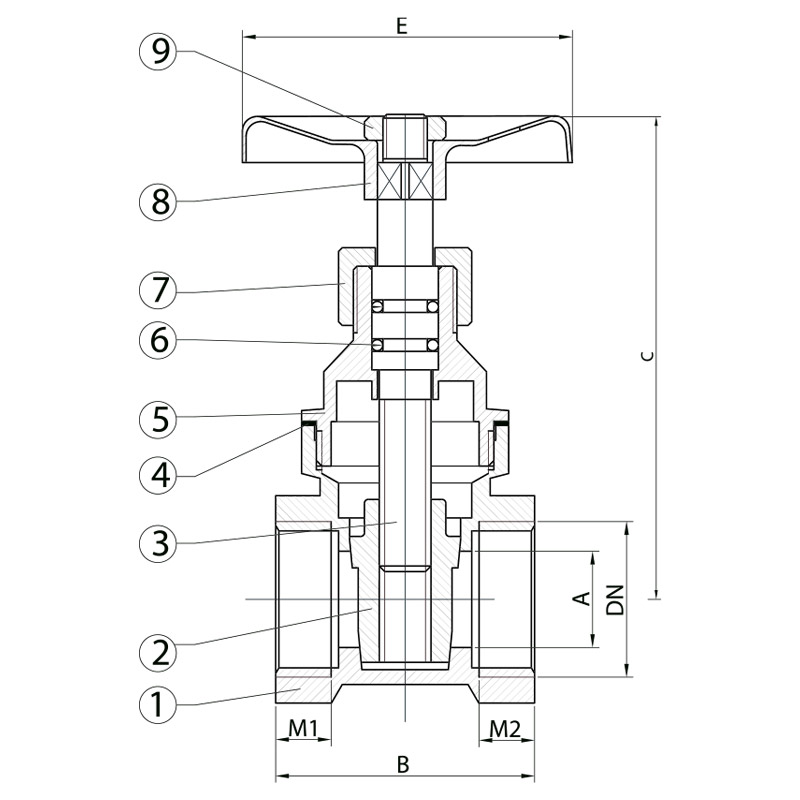

| Nº. |
Componente
Component/ Componente |
Material
Material/ Material |
|
1
|
Corpo / Body / Cue rpo |
Latão / Brass / Latón |
|
2
|
Cunha / Wedge / Cuña |
Latão / Brass / Latón |
|
3
|
Haste / Stem / Varilla |
Latão / Brass / Latón |
|
4
|
Gaxeta / Gasket / Junta |
P.T.F.E |
|
5
|
Castelo / Castle / Castillo |
Latão / Brass / Latón |
|
6
|
O-ring / O-ring / O-ring |
NBR70 |
|
7
|
Porca de Encosto / Packing Nut / Tuerca de Tope |
Latão / Brass / Latón |
|
8
|
Volante / Handle Wheel / Volante |
Aço / Steel / Acero |
|
9
|
Porca do Volante / Nut / Tuerca del Volante |
Latão / Brass / Latón |
